Thông tin sản phẩm
Ê tô thủy lực nghiêng dùng kẹp chi tiết khi gia công với 1 góc nghiêng nào đó. Ê tô thủy lực có lực kẹp chi tiết lớn và chính xác theo vạch chia.

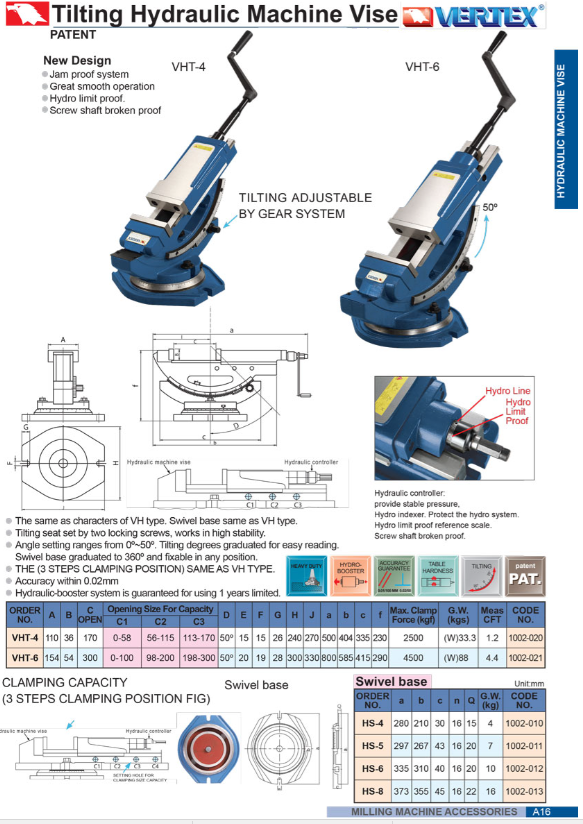

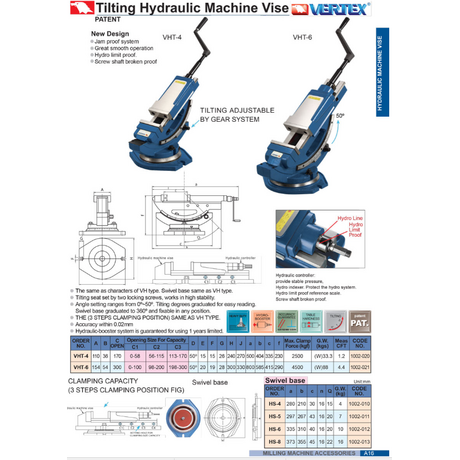

THÔNG SỐ Ê TÔ NGHIÊNG VHT-4, VHT-6 CỦA VERTEX:
– Ê tô VHT thiết lập góc nghiêng được giữ chặt bởi 2 bu-lông, nó giữ góc ghiêng tại mỗi vị trí với độ ổn định cao.
– Ê tô có thể quay tròn 360° trên đế có đĩa chia, có bu lông kẹp chắc chắn tại mỗi vị trí.

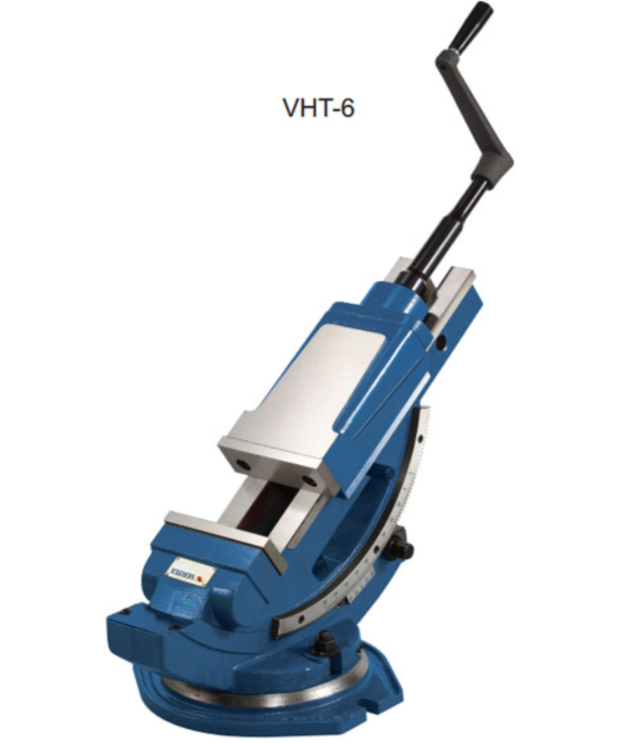

– Ê tô thủy lực nghiêng VHT có cơ cấu phía trên hoàn toàn giống dòng ê tô thủy lực VH. Có thể tạo góc nghiêng: 0 – 50°.
– Lực kẹp của ê tô thủy lực VHT lớn: 2500Kgf – 4500Kgf. Thiết lập chính xác bằng hành trình của pít tông thủy lực lắp bên trong trục vít me.
– Với 3 vạch chia ở đầu trục quay, ta có thể thiết lập lực kẹp chính xác chi tiết. Khi vòng ngoài quay đến vòng đầu tiên, thì lực kẹp tương ứng là 1/3 lực kẹp lớn nhất của ê tô. Khi vòng ngoài quay đến vòng thứ 2, thì lực kẹp tương ứng bằng 2/3 lực kẹp lớn nhất. Và khi vòng ngoài của tay quay đến vòng thứ 3, thì lực kẹp đạt lực kẹp lớn nhất.
– Độ mở lớn nhất của ê tô nghiêng VHT: 170mm – 300mm.
– Khả năng gá kẹp nhanh, nhẹ nhàng, chắc chắn, chính xác.
– Dùng kẹp cho các chi tiết bằng: đồng, nhôm, nhựa và thép.
– Thích hợp sử dụng cho máy phay, máy khoan, máy chép hình (máy xọc), máy mài và nhiều máy khác.
– Bề mặt làm việc ê tô thủy lực VHT-4, VHT-6 có độ cứng cao và mài bóng.
– Với hệ thống trợ lực bằng cơ cấu thủy lực, cho lực kẹp phôi lớn nhất với lực tay vặn nhỏ nhất.
– Trục vít me ê tô thủy lực được che kín để tránh phoi và bụi bẩn.
– Độ song song của ê tô thủy lực nghiêng VHT là: 0.02/100mm. Độ vuông góc là: 0.02/50mm.
