Cách sử dụng đồng hồ vạn năng điện tử chính xác và an toàn

Bạn đang băn khoăn không biết cách sử dụng đồng hồ vạn năng điện tử sao cho đúng và an toàn? Đây là thiết bị đo lường vô cùng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực điện, điện tử, hay đơn giản là sửa chữa thiết bị trong gia đình. Tuy nhiên, nếu chưa nắm rõ nguyên tắc vận hành và thao tác từng chức năng, bạn có thể gặp phải những sai sót không đáng có hoặc thậm chí gây nguy hiểm.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách sử dụng đồng hồ vạn năng điện tử một cách dễ hiểu, thực tế và đảm bảo an toàn nhất cho người mới bắt đầu cũng như kỹ thuật viên chuyên nghiệp.

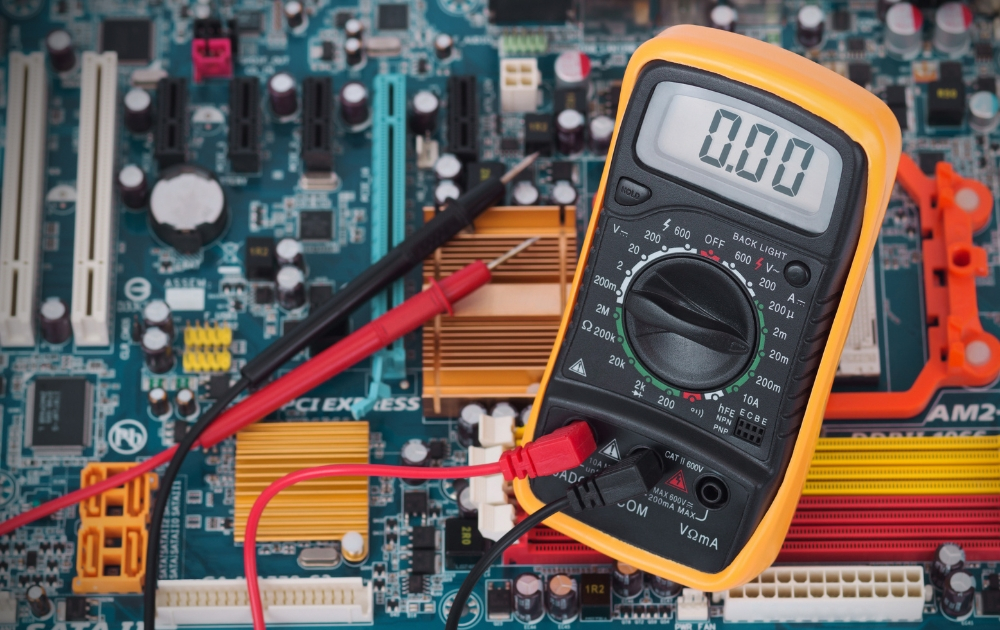

Đồng hồ vạn năng điện tử là gì?

Đồng hồ vạn năng điện tử (digital multimeter) là một thiết bị đo lường không thể thiếu trong ngành điện – điện tử. Với khả năng đo đa chức năng như điện áp, dòng điện, điện trở, liên tục mạch, kiểm tra linh kiện điện tử,... đồng hồ vạn năng hỗ trợ đắc lực cho các công việc sửa chữa, kiểm tra, lắp đặt mạch điện dân dụng cũng như công nghiệp. So với đồng hồ vạn năng kim, loại điện tử có độ chính xác cao hơn, đọc số dễ dàng trên màn hình, thao tác nhanh gọn và an toàn hơn cho người sử dụng.

Cấu tạo & nguyên lý hoạt động

Cấu tạo cơ bản

Một đồng hồ vạn năng điện tử phổ biến thường bao gồm các bộ phận sau:

• Màn hình LCD: Hiển thị kết quả đo dưới dạng số, giúp người dùng đọc kết quả chính xác.

• Núm xoay chọn chức năng: Dùng để lựa chọn chế độ đo: điện áp, dòng điện, điện trở, diode, kiểm tra liên tục, v.v.

• Jack cắm que đo: Gồm ít nhất 3 vị trí:

  • COM (chung): Cắm que đen.

  • VΩmA: Cắm que đỏ khi đo điện áp, điện trở, dòng nhỏ.

  • 10A/20A: Cắm que đỏ khi đo dòng điện lớn.

• Que đo: Gồm một que màu đỏ và một que màu đen.

• Một số nút chức năng phụ trợ: (tùy từng model) như giữ giá trị đo (HOLD), chuyển đơn vị, đèn nền, tự động tắt máy,...

Nguyên lý hoạt động

Đồng hồ vạn năng hoạt động dựa trên mạch đo tích hợp bên trong, cho phép chuyển đổi linh hoạt giữa các chế độ đo và đưa kết quả lên màn hình hiển thị. Khi chọn đúng chế độ và thang đo, thiết bị sẽ xử lý tín hiệu từ que đo, chuyển thành số liệu cụ thể.

Các chức năng chính của đồng hồ vạn năng điện tử

• Đo điện áp (V): Kiểm tra điện áp của nguồn điện xoay chiều (AC) hoặc một chiều (DC).

• Đo dòng điện (A): Đo dòng điện chạy qua mạch điện.

• Đo điện trở (Ω): Xác định giá trị điện trở của linh kiện, dây dẫn.

• Kiểm tra liên tục (Continuity): Phát hiện mạch thông hay hở bằng tiếng bíp hoặc hiển thị giá trị gần 0.

• Đo diode, kiểm tra linh kiện bán dẫn: Kiểm tra trạng thái và cực tính của diode, transistor,...

• Các chức năng mở rộng: Một số đồng hồ cao cấp có thể đo tụ điện, kiểm tra pin, đo nhiệt độ, tần số, kiểm tra transistor,...

Hướng dẫn cách sử dụng đồng hồ vạn năng điện tử

Chuẩn bị trước khi đo

• Kiểm tra pin: Đảm bảo pin của đồng hồ đủ điện để tránh sai số.

• Lắp que đo: Cắm que đen vào jack COM, que đỏ vào jack VΩmA (hoặc 10A nếu đo dòng lớn).

• Kiểm tra trạng thái đồng hồ: Đồng hồ ở trạng thái OFF trước khi chuyển sang chế độ đo.

Cách đo điện áp (V)

• Bước 1: Xoay núm chọn chế độ V~ (AC) hoặc V⎓ (DC) tùy loại nguồn điện cần đo.

• Bước 2: Cắm que đo đúng vị trí. Thông thường que đỏ vào VΩmA.

• Bước 3: Đặt hai que đo vào hai đầu của nguồn hoặc thiết bị cần kiểm tra điện áp.

• Bước 4: Đọc giá trị trên màn hình.

Lưu ý:

• Không chạm tay vào phần kim loại của que đo khi đang thao tác.

• Nếu không chắc giá trị điện áp, hãy chọn thang đo cao nhất trước, rồi giảm dần để tránh làm hỏng thiết bị.

Cách đo dòng điện (A)

• Bước 1: Xoay núm sang thang đo dòng điện (A~ cho AC, A⎓ cho DC).

• Bước 2: Đối với dòng nhỏ, cắm que đỏ vào VΩmA; dòng lớn, cắm vào lỗ 10A (hoặc 20A).

• Bước 3: Ngắt mạch điện, nối que đo nối tiếp với thiết bị hoặc đoạn mạch cần đo.

• Bước 4: Đọc giá trị trên màn hình.

Lưu ý:

• Không được đo dòng điện bằng cách đặt que đo song song như đo điện áp, sẽ gây chập mạch.

• Chỉ đo dòng lớn trong thời gian ngắn, tránh làm hỏng cầu chì trong đồng hồ.

Cách đo điện trở (Ω)

• Bước 1: Xoay núm về chế độ Ω.

• Bước 2: Ngắt nguồn điện trước khi đo, đảm bảo không còn điện áp trên linh kiện.

• Bước 3: Chạm hai que đo vào hai đầu của điện trở hoặc đoạn mạch cần kiểm tra.

• Bước 4: Đọc kết quả điện trở trên màn hình.

Lưu ý: Nếu đo điện trở trên mạch có linh kiện song song sẽ không chính xác tuyệt đối.

Kiểm tra liên tục mạch (Continuity)

• Bước 1: Xoay núm về chế độ kiểm tra liên tục (ký hiệu sóng âm hoặc loa).

• Bước 2: Đặt hai que đo vào hai điểm cần kiểm tra.

• Bước 3: Nếu mạch thông, đồng hồ phát tiếng bíp hoặc hiển thị giá trị rất nhỏ (gần 0).

Ứng dụng: Kiểm tra dây dẫn, cầu chì, bảng mạch có bị đứt không.

Đo Diode, kiểm tra linh kiện bán dẫn

• Bước 1: Xoay núm về chế độ diode (ký hiệu tam giác mũi tên và vạch ngang).

• Bước 2: Đặt que đỏ vào chân dương (anode), que đen vào chân âm (cathode) của diode.

• Bước 3: Đọc kết quả: nếu hiển thị giá trị điện áp rơi (0.6–0.7V với diode silic) là diode tốt; nếu giá trị rất lớn hoặc 0 là diode hỏng hoặc chạm mạch.

Có thể kiểm tra transistor, LED, linh kiện bán dẫn tương tự.

Sử dụng các chức năng nâng cao (tùy model)

• Đo tụ điện: Chọn chế độ đo tụ, đặt hai que vào hai chân tụ, đọc giá trị điện dung.

• Đo nhiệt độ: Dùng đầu dò chuyên dụng kèm theo, cắm vào jack đo nhiệt độ trên đồng hồ, đọc giá trị.

• Đo tần số, kiểm tra transistor: Làm theo hướng dẫn cụ thể của từng model.

Một số lưu ý khi sử dụng đồng hồ vạn năng điện tử

• Không chuyển thang đo khi đang tiến hành đo để tránh hỏng thiết bị.

• Không đo điện áp khi để chế độ đo dòng điện hoặc điện trở.

• Luôn bắt đầu với thang đo lớn nhất rồi giảm dần nếu không biết giá trị cần đo.

• Sau khi dùng xong, chuyển đồng hồ về trạng thái OFF và tháo que đo ra khỏi thiết bị.

• Định kỳ vệ sinh, thay pin, kiểm tra cầu chì để đảm bảo đồng hồ hoạt động ổn định.

• Luôn tuân thủ nguyên tắc an toàn điện.

Một số thương hiệu đồng hồ vạn năng điện tử uy tín

Hiện nay, trên thị trường có rất nhiều thương hiệu đồng hồ vạn năng điện tử nổi tiếng và được nhiều thợ kỹ thuật tin dùng như:

• Sanwa (Nhật Bản): Bền bỉ, chính xác, đa chức năng.

• Kyoritsu (Nhật Bản): Thích hợp cho cả công nghiệp lẫn dân dụng.

• Fluke (Mỹ): Thương hiệu cao cấp, nhiều tính năng nâng cao.

• Hioki (Nhật Bản): Thiết kế nhỏ gọn, phù hợp di động.

• VICTOR, DT, Mastech...: Giá thành hợp lý, phổ biến cho người mới bắt đầu.

Bạn có thể tìm mua các dòng đồng hồ vạn năng điện tử chất lượng tại TATMart.com, nơi cung cấp thiết bị đo lường, vật tư công nghiệp uy tín hàng đầu, cam kết sản phẩm chính hãng, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.

Giải đáp các câu hỏi thường gặp (FAQ)

Đồng hồ vạn năng điện tử có đo được tất cả loại điện không?
Có thể đo được hầu hết các giá trị cơ bản: điện áp, dòng điện, điện trở, nhưng với các loại đo chuyên sâu (tần số, tụ điện, kiểm tra IC) cần chọn loại đồng hồ có chức năng phù hợp.

Làm sao biết đồng hồ bị hỏng?
Nếu kết quả đo bất thường, không lên số hoặc chỉ hiện 0, màn hình bị nhòe, hoặc không phát ra tiếng bíp khi kiểm tra liên tục – nên kiểm tra pin, que đo, cầu chì. Nếu vẫn không được, có thể đồng hồ đã hỏng mạch bên trong.

Đồng hồ vạn năng cơ khác gì so với điện tử?
Loại cơ dùng kim chỉ thị, thường ít chức năng hơn, dễ sai số khi đọc, khó dùng cho người mới. Loại điện tử hiển thị số rõ ràng, chính xác, thao tác đơn giản, nhiều tính năng mở rộng.

Đo điện trở trực tiếp trên mạch có chính xác không?
Không hoàn toàn chính xác nếu linh kiện đang hàn trên mạch, nên tháo rời để đo đúng nhất.

Kết luận

Việc biết cách sử dụng đồng hồ vạn năng điện tử giúp bạn chủ động kiểm tra, phát hiện lỗi, sửa chữa các thiết bị điện trong gia đình, xưởng sản xuất, hoặc phục vụ học tập, nghiên cứu. Dù là người mới hay đã quen tay, hãy luôn đọc kỹ hướng dẫn sử dụng, thực hành đúng thao tác, ưu tiên an toàn khi thao tác với điện.
