Tìm hiểu chi tiết cấu tạo xe nâng hàng và nguyên lý hoạt động

Xe nâng hàng là thiết bị công nghiệp không thể thiếu trong các nhà máy, kho bãi, trung tâm logistics. Nhờ khả năng nâng, hạ, di chuyển hàng hóa nặng một cách an toàn, nhanh chóng, xe nâng giúp tối ưu hóa quy trình vận chuyển, giảm sức lao động và nâng cao hiệu quả sản xuất. Tuy nhiên, để sử dụng và bảo dưỡng xe nâng hiệu quả, việc hiểu rõ về cấu tạo xe nâng là điều cực kỳ quan trọng.

Tổng quan cấu tạo xe nâng hàng

Xe nâng hàng là một thiết bị phức tạp, kết hợp nhiều hệ thống khác nhau: cơ khí, thủy lực, điện, điều khiển, truyền động… Tùy vào từng loại xe nâng (xe nâng điện, xe nâng dầu, xe nâng tay…), cấu tạo có thể khác nhau ở một số chi tiết. Tuy vậy, mọi xe nâng hiện đại đều gồm những bộ phận chính như khung xe, hệ thống nâng, cabin điều khiển, động cơ, truyền động, hệ thống thủy lực, đối trọng và các thiết bị an toàn. Việc nắm được tổng quan cấu tạo giúp người vận hành dễ dàng kiểm tra, bảo dưỡng, phát hiện lỗi khi cần thiết.

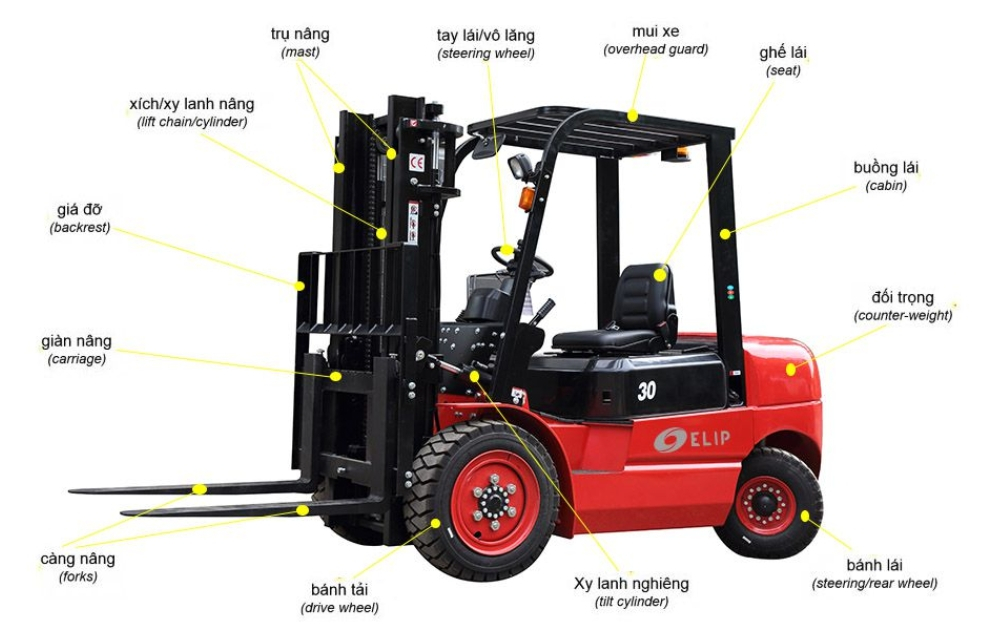

Chi tiết cấu tạo xe nâng

Khung xe

Khung xe là nền tảng chịu lực cho toàn bộ thiết bị, nơi gắn kết các bộ phận chính như hệ thống nâng, động cơ, cabin, bánh xe. Khung xe thường được làm bằng thép cường độ cao, có khả năng chịu tải trọng lớn, chống biến dạng khi làm việc liên tục hoặc khi va chạm nhẹ. Thiết kế khung xe hiện đại còn chú trọng đến việc giảm trọng lượng nhưng vẫn đảm bảo độ bền, giúp xe di chuyển linh hoạt trong không gian chật hẹp.

Hệ thống nâng

Hệ thống nâng là “trái tim” của xe nâng hàng, quyết định khả năng làm việc của thiết bị này.

• Cột nâng (Mast): Là bộ khung thép dạng trụ đứng, gồm 2–3 tầng (single, duplex, triplex) tùy loại xe. Cột nâng di chuyển lên xuống nhờ hệ thống xilanh thủy lực, cho phép thay đổi chiều cao nâng theo yêu cầu.
• Càng nâng (Forks): Hai thanh thép song song, dẹt, thiết kế tiêu chuẩn để luồn vào pallet hoặc nâng đỡ trực tiếp vật nặng. Càng nâng có thể điều chỉnh độ rộng cho phù hợp nhiều kích cỡ pallet khác nhau.
• Hệ thống xích và xilanh thủy lực: Xilanh thủy lực nhận áp lực dầu từ bơm thủy lực, tạo lực đẩy giúp cột nâng và càng nâng di chuyển lên – xuống mượt mà, kiểm soát tốt độ an toàn. Một số dòng xe còn có xích hoặc con lăn giúp chuyển động nhẹ nhàng, giảm hao mòn.

Cabin điều khiển

Cabin điều khiển là nơi người vận hành ngồi làm việc, được thiết kế khoa học nhằm tối ưu thao tác và đảm bảo an toàn.

• Vô lăng: Dùng để điều khiển hướng lái, tương tự ô tô nhưng cho góc quay linh hoạt hơn.
• Bàn đạp: Bao gồm ga, phanh (và côn nếu là xe số sàn).
• Cần điều khiển: Các cần chuyên biệt để điều khiển nâng, hạ, nghiêng cột nâng, hoặc di chuyển ngang càng nâng. Với xe nâng điện hiện đại, cần điều khiển thường thiết kế dạng joystick, dễ thao tác và chính xác.
• Ghế ngồi: Trang bị giảm xóc, điều chỉnh được vị trí để phù hợp vóc dáng người lái, đảm bảo làm việc lâu không mỏi.
• Khung bảo vệ cabin (Overhead Guard): Chắn bảo vệ trên đầu giúp tránh rơi vỡ hàng hóa hoặc các vật dụng nguy hiểm từ trên cao.

Ngoài ra, cabin còn có bảng hiển thị tình trạng hoạt động, đèn cảnh báo, còi, hệ thống thông gió hoặc điều hòa với xe làm việc ngoài trời.

Hệ thống di chuyển

Khả năng di chuyển linh hoạt, mạnh mẽ của xe nâng phụ thuộc vào hệ thống truyền động và động cơ.

• Động cơ: Tùy nhu cầu mà xe nâng sử dụng động cơ điện (motor điện dùng ắc-quy), động cơ đốt trong (xăng, dầu diesel, LPG). Động cơ điện thường dùng trong nhà xưởng do ít tiếng ồn, không phát thải. Động cơ dầu/gas mạnh mẽ, phù hợp nâng hàng nặng ngoài trời.
• Hệ thống truyền động: Bao gồm hộp số, trục truyền động, vi sai, truyền lực từ động cơ ra bánh xe chủ động. Nhiều xe nâng có thể chuyển đổi chế độ số tự động, giúp vận hành đơn giản.
• Bánh xe: Thường có hai loại là bánh đặc (chịu tải tốt, ít hư hại trên nền phẳng) và bánh hơi (giúp giảm chấn động, phù hợp bề mặt gồ ghề). Tùy không gian làm việc mà chọn loại bánh cho phù hợp.

Hệ thống thủy lực

Đây là hệ thống quyết định khả năng nâng, hạ và nghiêng cột nâng – càng nâng.

• Bơm thủy lực: Nhận động năng từ động cơ, tạo áp lực dầu truyền đi toàn hệ thống.
• Van điều khiển: Điều chỉnh dòng dầu, hướng đi, áp suất… giúp kiểm soát chính xác các thao tác nâng hạ, nghiêng, dịch chuyển.
• Xilanh thủy lực: Biến áp suất dầu thành lực cơ học, nâng hoặc hạ cột nâng, càng nâng theo lệnh từ cabin điều khiển.
• Ống dẫn dầu: Kết nối kín khít giữa các bộ phận, đảm bảo không rò rỉ, giữ áp suất ổn định.

Hệ thống thủy lực được thiết kế chắc chắn, độ chính xác cao để đảm bảo mọi thao tác nâng, hạ diễn ra mượt mà và an toàn tuyệt đối.

Hệ thống đối trọng

Để tránh tình trạng xe bị lật khi nâng hàng nặng ở phía trước, xe nâng luôn cần có đối trọng. Đây là khối thép nặng đặt phía sau khung xe, tính toán dựa vào tải trọng tối đa xe có thể nâng được. Nhờ có đối trọng, xe luôn giữ cân bằng tốt khi vận hành, ngay cả khi nâng pallet hàng hóa có trọng lượng lớn.

Đối trọng là một trong những yếu tố an toàn bắt buộc của xe nâng hiện đại. Việc lựa chọn đối trọng phù hợp giúp nâng cao tuổi thọ xe, giảm nguy cơ lật đổ khi vận hành sai quy chuẩn.

Các bộ phận an toàn và phụ trợ

An toàn là yếu tố quan trọng hàng đầu khi vận hành xe nâng. Các bộ phận phụ trợ được bổ sung nhằm giảm thiểu rủi ro, nâng cao hiệu quả sử dụng:

• Đèn cảnh báo, đèn chiếu sáng: Giúp làm việc an toàn cả trong điều kiện thiếu sáng hoặc môi trường nhiều phương tiện di chuyển.
• Còi báo, cảm biến lùi: Báo hiệu xe đang lùi hoặc có vật cản phía sau, tránh va chạm nguy hiểm.
• Gương chiếu hậu, camera: Tăng tầm quan sát, hạn chế điểm mù khi lái xe.
• Khung bảo vệ đầu (Overhead Guard): Tránh hàng hóa rơi trúng người lái.
• Hệ thống cân tải (trên xe hiện đại): Cảnh báo khi nâng vượt tải trọng cho phép.
• Khóa an toàn, dây an toàn ghế ngồi: Đảm bảo người lái luôn ở tư thế đúng, tránh chấn thương khi có sự cố.

Nguyên lý hoạt động cơ bản của xe nâng hàng

Xe nâng hoạt động dựa trên sự kết hợp nhịp nhàng giữa động cơ, hệ truyền động và hệ thống thủy lực:

• Khi vận hành, người lái sử dụng cần điều khiển để ra lệnh nâng/hạ hoặc nghiêng cột nâng.
• Động cơ truyền động cho bơm thủy lực, tạo áp suất dầu truyền đến xilanh thủy lực. Lực đẩy từ xilanh giúp cột nâng và càng nâng di chuyển lên xuống.
• Khi xe di chuyển, động cơ truyền động qua hộp số và trục truyền động tới bánh xe, giúp xe tiến, lùi hoặc quay đầu linh hoạt.
• Các hệ thống cảm biến và thiết bị an toàn liên tục giám sát, cảnh báo khi xe vượt tải hoặc có nguy cơ va chạm, đảm bảo an toàn cho cả người vận hành lẫn hàng hóa.

Lưu ý khi bảo dưỡng và kiểm tra xe nâng

Việc bảo dưỡng, kiểm tra định kỳ là chìa khóa để giữ xe nâng luôn hoạt động ổn định, an toàn:

• Kiểm tra hệ thống thủy lực: Đảm bảo không rò rỉ dầu, áp suất luôn ổn định, xilanh và van hoạt động trơn tru.
• Bảo dưỡng động cơ và truyền động: Thay nhớt, lọc dầu, kiểm tra mức nước làm mát, kiểm tra ắc-quy (với xe điện), xiết chặt các ốc vít truyền động.
• Kiểm tra bánh xe, phanh, đèn và thiết bị an toàn: Đảm bảo mọi bộ phận hoạt động bình thường trước khi đưa xe vào vận hành.
• Đảm bảo an toàn người vận hành: Luôn tuân thủ các hướng dẫn an toàn, không tự ý sửa chữa hoặc vận hành khi phát hiện lỗi.

Kết luận

Cấu tạo xe nâng hàng là sự kết hợp tinh tế giữa các hệ thống cơ khí, thủy lực và điện, giúp thiết bị này trở thành trợ thủ đắc lực trong các hoạt động logistics, sản xuất, kho vận hiện đại. Hiểu rõ từng bộ phận, nguyên lý hoạt động và cách bảo dưỡng xe nâng sẽ giúp doanh nghiệp tối ưu chi phí vận hành, tăng tuổi thọ thiết bị và đảm bảo an toàn lao động. Khi chọn mua xe nâng, hãy cân nhắc nhu cầu sử dụng, môi trường làm việc và yêu cầu tải trọng để chọn loại xe phù hợp nhất.
