Đồng hồ vạn năng là gì? Công dụng, phân loại và ứng dụng thực tế

Trong thế giới hiện đại, điện năng đóng vai trò không thể thiếu trong cuộc sống và sản xuất. Khi làm việc với các thiết bị điện – điện tử, việc đo lường, kiểm tra các thông số như điện áp, dòng điện, điện trở là thao tác cơ bản nhưng vô cùng quan trọng để đảm bảo an toàn và hiệu quả. Lúc này, đồng hồ vạn năng là “trợ thủ đắc lực” giúp bạn thực hiện các phép đo này một cách nhanh chóng và chính xác. Vậy đồng hồ vạn năng là gì? Tại sao ai làm kỹ thuật, điện dân dụng hay điện tử đều cần đến thiết bị này?

Đồng hồ vạn năng là gì?

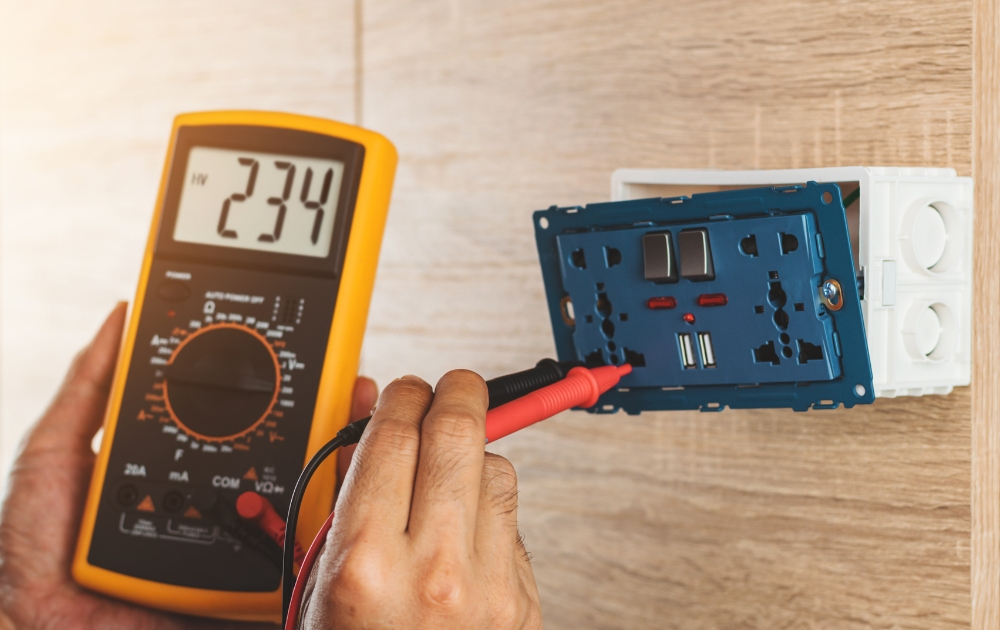

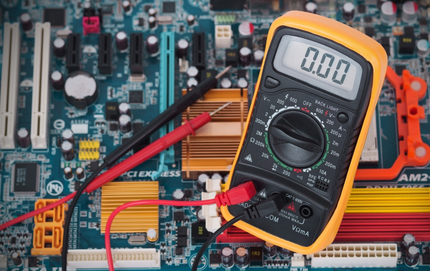

Đồng hồ vạn năng (tiếng Anh: multimeter) là một thiết bị đo lường điện đa chức năng, dùng để kiểm tra và đo các đại lượng điện cơ bản như: điện áp (V), dòng điện (A), điện trở (Ω) và nhiều thông số khác. Sở dĩ gọi là “vạn năng” vì thiết bị này tích hợp nhiều tính năng đo trong một sản phẩm duy nhất, đáp ứng hầu hết các nhu cầu đo kiểm cơ bản trong ngành điện.

Ban đầu, đồng hồ vạn năng chủ yếu được thiết kế theo dạng kim chỉ thị (analog). Với sự phát triển của công nghệ, các mẫu đồng hồ số (digital) ngày càng phổ biến, hiện đại, dễ sử dụng và cho kết quả chính xác hơn.

Cấu tạo và nguyên lý hoạt động

Cấu tạo đồng hồ vạn năng gồm các bộ phận chính:

• Màn hình hiển thị: Loại số dùng LCD, loại kim là mặt số cùng kim chỉ.

• Núm vặn chọn chế độ (thang đo): Giúp chọn chức năng đo điện áp, dòng điện, điện trở, liên tục…

• Dây đo (que đo): Thường gồm que đỏ và que đen, nối với các đầu đo.

• Cổng cắm (jack cắm): Các đầu COM, VΩmA, 10A… dùng để cắm que đo tương ứng với từng chức năng.

• Nguồn cấp: Thường là pin (với loại số), loại kim thì dùng dòng đo trực tiếp hoặc pin nhỏ.

• Vỏ bảo vệ: Làm từ nhựa cứng, chống va đập.

Nguyên lý hoạt động: Đồng hồ vạn năng hoạt động dựa trên việc đo và phân tích các tín hiệu điện. Ở loại kim, dòng điện qua cuộn dây tạo ra từ trường làm di chuyển kim chỉ trên mặt số. Ở loại điện tử (số), vi mạch nhận tín hiệu điện, xử lý và hiển thị kết quả trực tiếp trên màn hình.

Các chức năng chính của đồng hồ vạn năng

Đo điện áp (V)

Đồng hồ vạn năng có thể đo được cả điện áp xoay chiều (AC) và điện áp một chiều (DC). Chức năng này giúp bạn kiểm tra nguồn điện trong ổ cắm, xác định xem pin hay ắc quy còn hoạt động hay không, hoặc phát hiện điểm mất điện, lỗi điện áp trên bo mạch, thiết bị.

Đo dòng điện (A)

Với chức năng này, bạn có thể đo lượng dòng điện đang chạy qua một mạch điện. Một số loại đồng hồ vạn năng chỉ đo được dòng điện một chiều, loại nâng cao sẽ đo được cả xoay chiều. Đo dòng điện giúp xác định thiết bị có hoạt động bình thường không, hoặc phát hiện các linh kiện bị chập, ngắn mạch, tiêu thụ quá nhiều điện năng.

Đo điện trở (Ω)

Chức năng đo điện trở cho phép kiểm tra giá trị điện trở của các linh kiện như điện trở, tụ điện, cuộn cảm. Ngoài ra, còn giúp phát hiện các sự cố hở mạch (không dẫn điện), đứt dây, hoặc kiểm tra chất lượng linh kiện trước khi lắp ráp.

Kiểm tra liên tục mạch (Continuity)

Tính năng này giúp bạn xác định nhanh một đoạn dây, một mạch điện có thông suốt hay không. Khi hai đầu que đo chạm vào mạch và có kết nối, đồng hồ sẽ phát ra tiếng bíp. Điều này rất hữu ích khi kiểm tra dây dẫn bị đứt ngầm hoặc kiểm tra đường mạch trên bảng mạch in.

Đo diode, kiểm tra linh kiện bán dẫn

Đồng hồ vạn năng có thể kiểm tra hoạt động của diode – một linh kiện chỉ cho dòng điện chạy theo một chiều. Ngoài ra, chức năng này còn dùng để xác định cực tính (chân âm, chân dương) của diode và kiểm tra nhanh các linh kiện bán dẫn khác.

Các chức năng mở rộng (ở dòng cao cấp)

Nhiều loại đồng hồ vạn năng hiện đại tích hợp thêm các chức năng như đo tụ điện, đo tần số dòng điện, đo nhiệt độ, kiểm tra transistor, kiểm tra pin,... Những chức năng này giúp kỹ thuật viên xử lý được nhiều tình huống phức tạp hơn trong thực tế.

Phân loại đồng hồ vạn năng

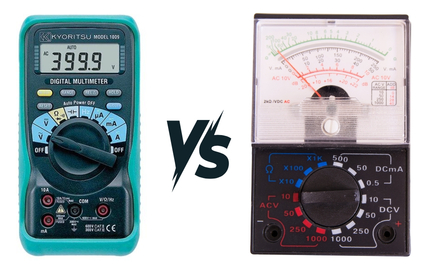

Theo nguyên lý hiển thị

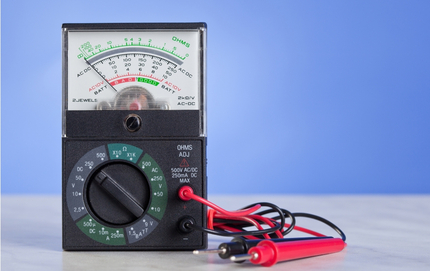

• Đồng hồ vạn năng kim (analog): Kết quả hiển thị bằng kim chỉ trên mặt số, cần quan sát kỹ thang đo, dễ bị sai số do góc nhìn (parallax error). Giá thành rẻ, bền, dùng phổ biến ở thế hệ trước, cần kỹ năng đọc chính xác.

• Đồng hồ vạn năng điện tử (digital): Kết quả hiển thị dưới dạng số trên màn hình LCD, độ chính xác cao, dễ đọc, tích hợp nhiều chức năng thông minh. Sử dụng phổ biến hiện nay, chính xác, đa chức năng, giao diện hiện đại.

Theo mục đích sử dụng

• Loại phổ thông: Dùng trong gia đình, sửa chữa cơ bản, giá rẻ.

• Loại công nghiệp: Chịu tải lớn, chống nhiễu, đo các thông số phức tạp.

• Loại chuyên dụng: Có thêm các tính năng đo chuyên sâu, dùng cho ngành ô tô, viễn thông, điện tử cao cấp,…

Ứng dụng thực tế của đồng hồ vạn năng

Đồng hồ vạn năng là thiết bị không thể thiếu trong:

• Sửa chữa điện dân dụng: Kiểm tra ổ cắm, bóng đèn, công tắc, dây dẫn.

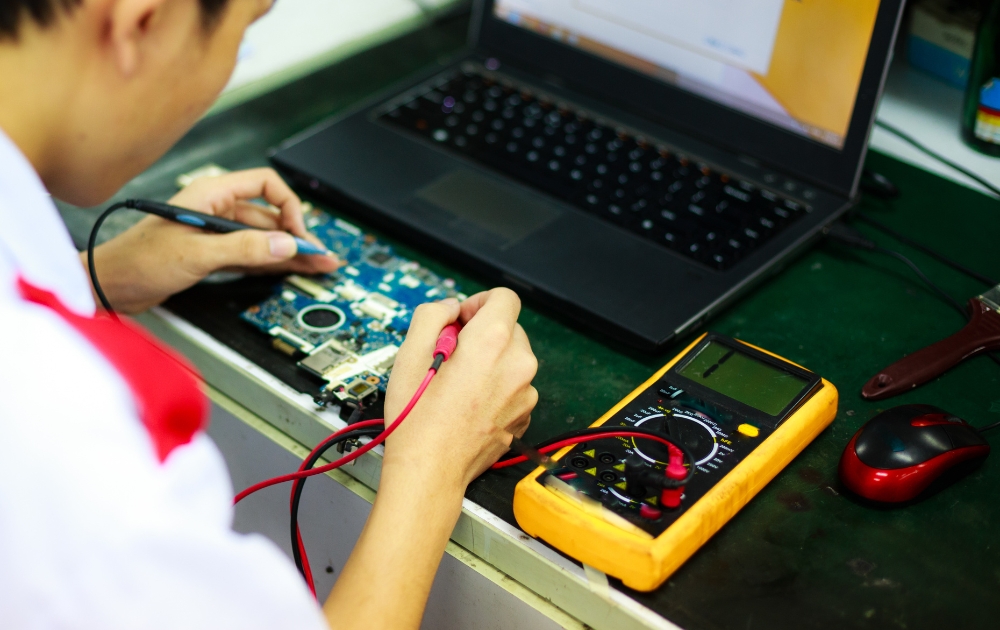

• Kiểm tra, bảo trì thiết bị điện tử: Đo linh kiện trên bo mạch, phát hiện lỗi tụ, điện trở, kiểm tra mạch nguồn.

• Phòng thí nghiệm, trường học: Thực hành đo lường, nghiên cứu các mạch điện cơ bản đến nâng cao.

• Ngành công nghiệp, ô tô: Bảo dưỡng hệ thống điện xe, kiểm tra điện công nghiệp, tủ điện…

• Lắp đặt hệ thống năng lượng mặt trời, thiết bị viễn thông…

Cách chọn mua đồng hồ vạn năng phù hợp

Khi chọn mua đồng hồ vạn năng, bạn cần lưu ý:

• Nhu cầu sử dụng: Dùng cho gia đình nên chọn loại cơ bản, dùng cho công việc chuyên sâu nên chọn loại có nhiều chức năng, chịu tải cao.

• Tiêu chí lựa chọn:

  • Độ chính xác cao

  • Dải đo phù hợp

  • Độ bền, khả năng chống chịu va đập

  • Màn hình hiển thị rõ ràng

  • Dễ sử dụng

  • Giá thành phù hợp

• Thương hiệu uy tín: Một số thương hiệu nổi bật như Sanwa, Kyoritsu, Hioki, Fluke, Mastech, V&A, UNI-T…

• Lưu ý khi mua hàng: Nên mua ở nơi uy tín, có bảo hành, hướng dẫn sử dụng rõ ràng.

TATMart tự hào là nhà phân phối thiết bị đo lường – dụng cụ điện uy tín tại Việt Nam. Chúng tôi cung cấp đa dạng các dòng đồng hồ vạn năng số và kim, đáp ứng mọi nhu cầu từ sử dụng gia đình, kỹ thuật viên, thợ sửa chữa đến doanh nghiệp công nghiệp. Sản phẩm tại TATMart cam kết nguồn gốc rõ ràng, bảo hành chính hãng, tư vấn tận tình và hỗ trợ giao hàng toàn quốc.

Lưu ý khi sử dụng đồng hồ vạn năng

• An toàn là trên hết: Luôn kiểm tra vị trí núm vặn thang đo trước khi tiến hành đo, tránh để sai chế độ gây hư hỏng thiết bị hoặc nguy hiểm.

• Không đo dòng điện vượt quá dải đo của đồng hồ.

• Không chạm tay vào đầu que đo khi đang đo điện áp cao.

• Bảo quản nơi khô ráo, thay pin định kỳ, không để đồng hồ rơi vỡ.

• Nếu không chắc chắn về phép đo, nên tham khảo hướng dẫn sử dụng hoặc hỏi chuyên gia.

Kết luận

Đồng hồ vạn năng là thiết bị đo điện cơ bản, không thể thiếu đối với kỹ thuật viên, thợ sửa chữa, học sinh – sinh viên ngành điện cũng như bất kỳ ai thường xuyên làm việc với các thiết bị điện. Sở hữu một chiếc đồng hồ vạn năng phù hợp giúp bạn chủ động kiểm tra, bảo trì thiết bị điện, đảm bảo an toàn và tiết kiệm chi phí sửa chữa. Nếu bạn đang phân vân chọn mua loại nào hoặc cách sử dụng ra sao, hãy tham khảo thêm các bài viết liên quan để trang bị đầy đủ kiến thức cho bản thân.
