Hướng dẫn cách sử dụng ampe kìm chi tiết từ A đến Z

Trong lĩnh vực kỹ thuật điện, việc kiểm tra và đo lường dòng điện là một thao tác thường xuyên và cực kỳ quan trọng để đảm bảo an toàn cũng như vận hành hiệu quả hệ thống điện. Nếu như trước đây, kỹ thuật viên hoặc thợ điện thường phải ngắt nguồn, cắt mạch hoặc sử dụng đồng hồ đo điện (VOM) với nhiều thao tác phức tạp, thì ngày nay, ampe kìm đã trở thành một công cụ không thể thiếu giúp quá trình này trở nên đơn giản, nhanh chóng và an toàn hơn rất nhiều.

Giới thiệu chung về ampe kìm

Ampe kìm là một thiết bị đo điện chuyên dụng, cho phép bạn xác định nhanh dòng điện chạy qua dây dẫn mà không cần phải tiếp xúc trực tiếp với lõi dây hay ngắt mạch điện. Với thiết kế đặc biệt, chỉ cần kẹp thiết bị quanh dây dẫn, mọi thông số dòng điện sẽ hiển thị ngay trên màn hình của thiết bị, giúp tiết kiệm thời gian và giảm thiểu rủi ro về điện.

Trong thực tế, ampe kìm được ứng dụng rộng rãi ở cả điện dân dụng và điện công nghiệp, từ việc kiểm tra hệ thống điện gia đình, tủ điện, máy móc công nghiệp cho đến việc bảo trì, sửa chữa thiết bị điện tử. Nhờ ưu điểm nổi bật về độ an toàn và sự tiện dụng, ampe kìm ngày càng trở thành lựa chọn hàng đầu của các kỹ thuật viên điện, thợ sửa chữa và cả những người dùng cá nhân có nhu cầu kiểm tra dòng điện tại nhà.

Nguyên lý hoạt động của ampe kìm

Ampe kìm hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi một dòng điện chạy qua dây dẫn, nó tạo ra một từ trường xung quanh. Miệng kìm của ampe kìm được thiết kế giống như một cuộn dây biến dòng (CT – Current Transformer), khi kẹp quanh dây dẫn sẽ cảm nhận từ trường đó và chuyển đổi thành giá trị dòng điện hiển thị trên màn hình.

Các loại ampe kìm phổ biến:

• Ampe kìm đo AC: Đo dòng xoay chiều, phù hợp với hệ thống điện dân dụng, công nghiệp.

• Ampe kìm đo AC/DC: Đo được cả dòng xoay chiều và một chiều, thích hợp kiểm tra các thiết bị điện tử, ắc quy, điện mặt trời, ô tô.

• Ampe kìm True RMS: Đo chính xác dòng điện ngay cả với sóng không chuẩn, thường dùng trong môi trường có nhiều biến thiên hoặc nhiễu.

Các chức năng chính của ampe kìm

Ngoài khả năng đo dòng điện, hầu hết ampe kìm hiện đại còn tích hợp nhiều chức năng đa dạng:

• Đo dòng điện AC (A~) và DC (A⎓): Chỉ cần kẹp vào dây dẫn là có thể biết dòng đang chạy qua.

• Đo điện áp (V~ hoặc V⎓): Sử dụng que đo đi kèm, đo được cả điện áp xoay chiều và một chiều.

• Đo điện trở (Ω): Kiểm tra độ dẫn điện, phát hiện các điểm tiếp xúc kém hoặc dây bị đứt ngầm.

• Đo thông mạch (diode/continuity): Kiểm tra nhanh mạch có thông hay không, thường có âm báo “bíp”.

• Đo tần số, đo dòng rò, đo tụ điện, đo nhiệt độ (tùy từng model): Nâng cao tính đa năng cho thiết bị.

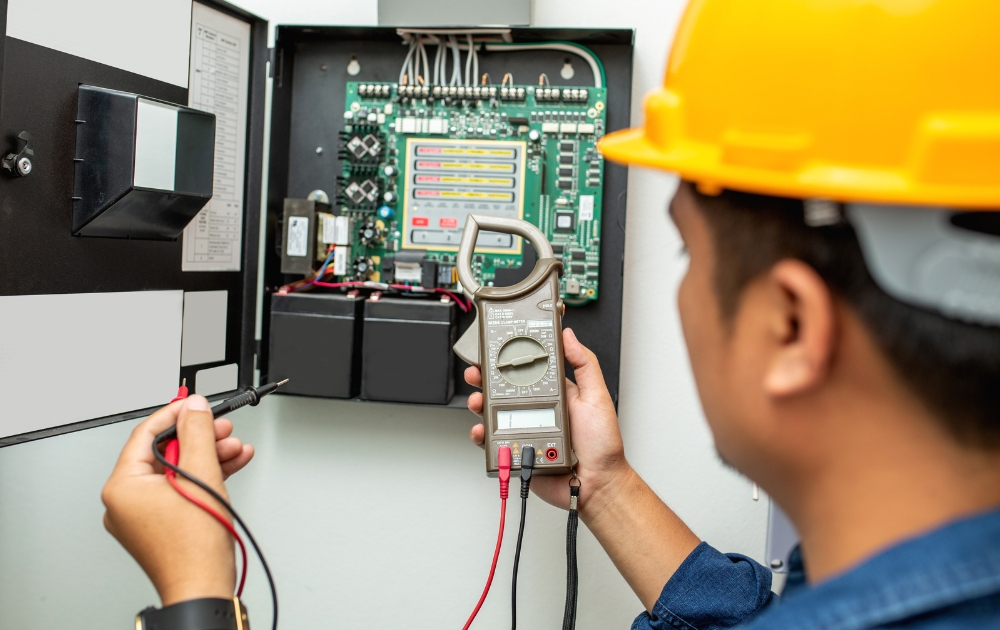

Hướng dẫn sử dụng ampe kìm đúng cách

Chuẩn bị trước khi đo

• Kiểm tra thiết bị: Đảm bảo pin đủ, vỏ và các nút chức năng không hư hại.

• Kiểm tra que đo (nếu cần): Không bị đứt, đầu kim không han gỉ, chắc chắn.

• Đọc hướng dẫn sử dụng của nhà sản xuất: Đặc biệt nếu bạn mới làm quen hoặc sử dụng dòng máy mới.

• An toàn: Luôn đeo găng tay cách điện, đi giày cách điện và đứng trên nền khô ráo.

Các bước đo dòng điện bằng ampe kìm

• Bước 1: Vặn núm xoay của ampe kìm về thang đo dòng điện phù hợp (A~ cho AC, A⎓ cho DC). Nếu chưa biết dòng điện là bao nhiêu, hãy chọn mức cao nhất rồi giảm dần để bảo vệ thiết bị.
• Bước 2: Mở miệng kìm và kẹp quanh duy nhất 1 dây dẫn (dây nóng hoặc dây pha). Nếu kẹp cả hai dây cùng lúc sẽ cho kết quả sai hoặc bằng 0 do hai dòng triệt tiêu nhau.
• Bước 3: Đảm bảo miệng kìm đóng kín hoàn toàn quanh dây dẫn. Lúc này, ampe kìm sẽ tự động nhận diện và hiển thị giá trị dòng điện trên màn hình LCD.
• Bước 4: Ghi lại giá trị nếu cần thiết. Sau khi đo xong, nhả kìm khỏi dây và vặn về OFF.

Lưu ý quan trọng:

• Không được kẹp nhiều dây cùng lúc.
• Không sử dụng ampe kìm vượt quá dải đo cho phép.
• Chỉ đo trên dây dẫn có cách điện tốt, không dùng với dây trần.
• Nếu đo dòng nhỏ, chọn ampe kìm có độ phân giải cao để đảm bảo độ chính xác.

Đo các thông số khác (điện áp, điện trở, thông mạch…)

Ngoài đo dòng, ampe kìm còn có thể đo các thông số khác nhờ que đo đi kèm:

Đo điện áp:

• Cắm que đỏ vào cổng VΩ, que đen vào COM.

• Chọn thang đo V~ hoặc V⎓ tùy loại điện áp.

• Chạm hai que vào hai điểm cần đo (đầu ra ổ cắm, hai đầu dây…).

• Đọc giá trị trên màn hình.

Đo điện trở/kiểm tra thông mạch:

• Chọn thang đo Ω hoặc continuity.

• Cắm hai que vào hai đầu đoạn mạch hoặc linh kiện cần kiểm tra.

• Nếu thông mạch, thiết bị sẽ phát ra âm báo (bíp).

Một số lưu ý khi sử dụng ampe kìm

• Không đo dòng vượt quá giới hạn máy: Điều này có thể làm cháy bo mạch hoặc gây nguy hiểm.

• Không đo khi vỏ ngoài thiết bị bị nứt, hở: Tiềm ẩn rủi ro rò rỉ điện, gây giật.

• Luôn kiểm tra pin: Khi pin yếu, màn hình có thể hiển thị sai số.

• Luôn vặn về OFF trước khi chuyển sang chức năng đo khác để tránh hỏng máy.

• Chỉ đo đúng loại dòng (AC hoặc DC) mà máy hỗ trợ: Không phải ampe kìm nào cũng đo được cả AC và DC.

• Vệ sinh thiết bị thường xuyên, bảo quản nơi khô ráo: Tránh bụi bẩn và nước mưa làm hỏng máy.

• Để xa tầm tay trẻ em, tránh làm rơi thiết bị: Giữ cho ampe kìm luôn hoạt động ổn định, chính xác.

Giải đáp một số câu hỏi thường gặp về ampe kìm (FAQ)

Ampe kìm có đo được cả dòng AC và DC không?
Hầu hết các ampe kìm đời mới đều có thể đo AC và DC. Tuy nhiên, bạn cần xem kỹ thông số sản phẩm trước khi mua. Các loại giá rẻ thường chỉ đo AC.

Có thể đo đồng thời nhiều dây được không?
Không! Bạn chỉ nên kẹp 1 dây dẫn mang tải (dây lửa hoặc dây trung tính). Nếu kẹp nhiều dây, các dòng điện ngược chiều có thể triệt tiêu nhau, dẫn đến sai số lớn.

Khi nào cần hiệu chuẩn lại ampe kìm?
Khi thiết bị thường xuyên sử dụng trong môi trường khắc nghiệt, hoặc có hiện tượng sai số, cần gửi tới trung tâm bảo hành/cửa hàng uy tín để kiểm tra, hiệu chuẩn lại định kỳ.

Nên mua loại ampe kìm nào cho gia đình/xưởng nhỏ?
Nên chọn loại phổ thông, dễ sử dụng, có đo dòng AC và đo điện áp cơ bản, thương hiệu uy tín như Hioki, Kyoritsu, Sanwa, Mastech… Nếu dùng cho xưởng nên chọn loại có dải đo cao hơn.

Kết luận

Việc sở hữu và biết cách sử dụng ampe kìm đúng chuẩn sẽ giúp bạn kiểm tra, bảo dưỡng hệ thống điện an toàn, tiết kiệm thời gian và tránh các sự cố đáng tiếc. Hãy chọn mua ampe kìm chất lượng, đọc kỹ hướng dẫn sử dụng, luôn tuân thủ quy tắc an toàn và bảo quản thiết bị tốt để đảm bảo tuổi thọ, độ chính xác cho công việc của bạn.
