Hướng dẫn cách sử dụng đồng hồ vạn năng kim chi tiết

Đồng hồ vạn năng kim là dụng cụ không thể thiếu đối với thợ điện, kỹ thuật viên hoặc bất kỳ ai muốn kiểm tra các thiết bị điện trong gia đình hay công nghiệp. Tuy nhiên, không phải ai cũng biết cách sử dụng đồng hồ vạn năng kim đúng chuẩn, vừa đảm bảo an toàn, vừa đem lại kết quả chính xác. Bài viết dưới đây sẽ hướng dẫn bạn toàn diện – từ cấu tạo, nguyên lý hoạt động cho đến thao tác thực tế – giúp bạn tự tin sử dụng đồng hồ vạn năng kim trong mọi tình huống.

Giới thiệu về đồng hồ vạn năng kim

Đồng hồ vạn năng kim (analog multimeter) là thiết bị đo điện sử dụng kim chỉ thị để hiển thị giá trị đo được trên các vạch chia sẵn. Loại đồng hồ này có lịch sử lâu đời, vẫn được nhiều người lựa chọn bởi độ bền, chi phí thấp và khả năng đo các đại lượng điện cơ bản như điện áp, dòng điện, điện trở. Đặc biệt, đồng hồ vạn năng kim có ưu điểm là phản ánh rõ ràng sự biến thiên của tín hiệu (ví dụ dòng điện dao động, điện áp thay đổi…) nên vẫn rất hữu ích dù hiện nay đã xuất hiện đồng hồ điện tử hiện đại.

Việc nắm vững cách sử dụng đồng hồ vạn năng kim sẽ giúp bạn:

• Chủ động kiểm tra nguồn điện, thiết bị điện tại nhà, nhà xưởng.

• Phát hiện sớm các sự cố như đứt mạch, linh kiện hỏng.

• Tiết kiệm chi phí, chủ động sửa chữa thay vì phải gọi thợ.

Cấu tạo và nguyên lý hoạt động

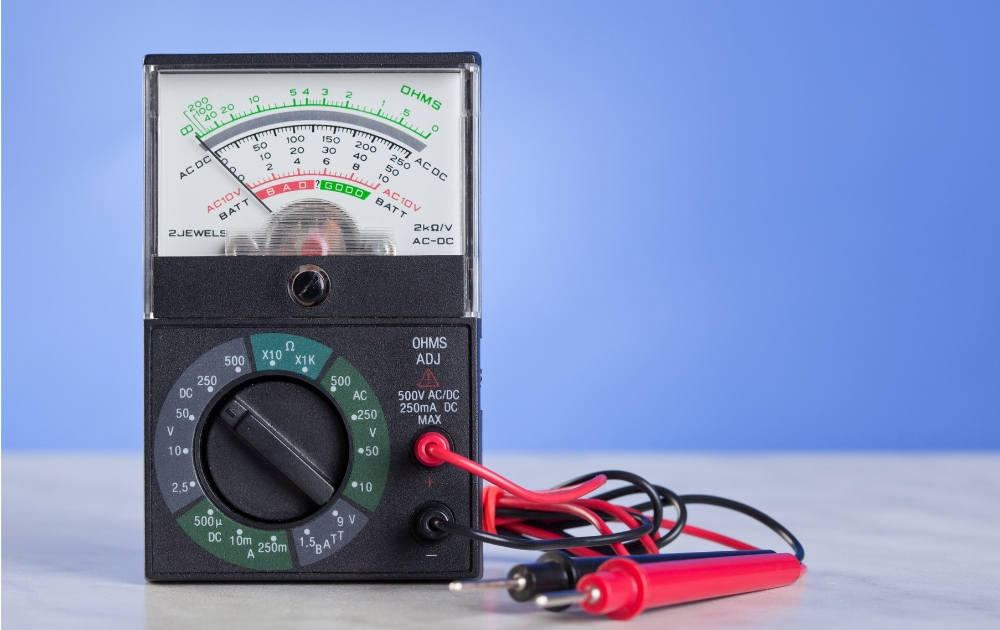

Cấu tạo đồng hồ vạn năng kim

Để hiểu rõ cách sử dụng đồng hồ vạn năng kim, bạn cần nắm được các bộ phận và nguyên lý hoạt động của thiết bị này:

• Kim chỉ thị: Là phần di chuyển trên mặt đồng hồ, chỉ đến giá trị đo được. Kim chuyển động nhờ dòng điện chạy qua cuộn dây nhỏ bên trong.

• Mặt đồng hồ: Có nhiều dải chia (thang đo) cho từng đại lượng: V (điện áp), A (dòng điện), Ω (điện trở), thậm chí còn có ký hiệu cho kiểm tra diode.

• Núm vặn chọn thang đo: Là bộ phận trung tâm, dùng để chuyển đổi giữa các chế độ đo và các mức thang đo khác nhau.

• Jack cắm que đo: Thường có 3 vị trí cắm: COM (chung, que đen), VΩmA (que đỏ – dùng cho đo điện áp, điện trở, dòng điện nhỏ), 10A (dùng cho dòng điện lớn).

• Nút chỉnh Zero (Zero Adjust): Dùng để chỉnh kim về vạch 0Ω khi đo điện trở, đảm bảo chính xác tuyệt đối.

• Que đo: Gồm que đen (COM) và que đỏ (VΩmA hoặc 10A), đầu kim nhọn để tiếp xúc với thiết bị/mạch điện.

Nguyên lý hoạt động

Đồng hồ vạn năng kim hoạt động dựa trên nguyên lý điện từ: dòng điện chạy qua cuộn dây sẽ tạo lực từ làm kim chuyển động. Giá trị đo được thể hiện thông qua vị trí của kim trên mặt chia vạch. Tùy vào phép đo, dòng điện qua cuộn dây sẽ khác nhau và được hiệu chỉnh bằng các điện trở phụ bên trong.

Các chức năng cơ bản của đồng hồ vạn năng kim

Đo điện áp (V – Volt)

Cho phép kiểm tra nguồn điện, pin, ắc quy hoặc mạch điện còn hoạt động hay không.

Đo dòng điện (A – Ampere)

Dùng để xác định mức tiêu thụ dòng điện của thiết bị, kiểm tra hư hỏng linh kiện.

Đo điện trở (Ω – Ohm)

Hỗ trợ kiểm tra linh kiện, phát hiện đứt dây dẫn, chạm mạch hoặc xác định giá trị điện trở.

Kiểm tra thông mạch (Continuity)

Giúp nhanh chóng xác định mạch có thông hay bị đứt.

Kiểm tra diode, linh kiện bán dẫn

Phát hiện diode còn hoạt động, kiểm tra cực tính và nhận biết linh kiện hỏng.

Hiểu rõ các chức năng trên sẽ giúp bạn áp dụng đúng cách sử dụng đồng hồ vạn năng kim cho từng trường hợp cụ thể.

Hướng dẫn cách sử dụng đồng hồ vạn năng kim chi tiết

Chuẩn bị trước khi đo

• Kiểm tra trạng thái kim: Khi chưa đo, kim phải nằm ở vị trí “0” bên trái. Nếu lệch, chỉnh lại bằng nút Zero Adjust.

• Kiểm tra que đo: Đảm bảo không đứt gãy, đầu kim sạch sẽ, không bị gỉ.

• Chọn đúng chế độ/thang đo trước khi kết nối với mạch điện để tránh hỏng đồng hồ.

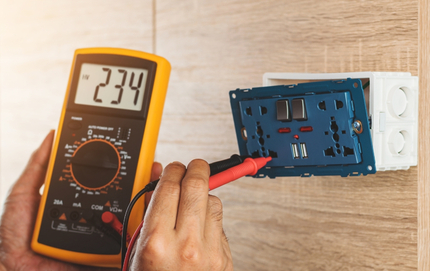

Cách đo điện áp (V)

Cách sử dụng đồng hồ vạn năng kim để đo điện áp như sau:

• Xoay núm về thang đo điện áp (V), chọn dải lớn hơn giá trị ước tính.

• Cắm que đen vào COM, que đỏ vào VΩmA.

• Đặt que đo song song với nguồn hoặc thiết bị cần đo (không cần ngắt mạch).

• Đọc giá trị trên mặt đồng hồ theo thang đo đã chọn.

Lưu ý: Nếu không biết điện áp cần đo bao nhiêu, hãy bắt đầu từ thang lớn nhất rồi giảm dần để bảo vệ đồng hồ.

Cách đo dòng điện (A)

Cách sử dụng đồng hồ vạn năng kim để đo dòng điện:

• Ngắt nguồn điện, kết nối đồng hồ nối tiếp vào mạch cần đo.

• Chọn thang đo A phù hợp (nên bắt đầu từ thang lớn nhất).

• Cắm que đen vào COM, que đỏ vào VΩmA (hoặc 10A nếu đo dòng lớn).

• Cấp điện cho mạch và đọc giá trị kim chỉ.

• Sau khi đo, ngắt nguồn và tháo đồng hồ ra khỏi mạch.

Lưu ý: Tuyệt đối không đo dòng điện khi mạch đang hoạt động mạnh nếu chưa chắc chắn về dải đo để tránh cháy đồng hồ.

Cách đo điện trở (Ω)

Cách sử dụng đồng hồ vạn năng kim để đo điện trở:

• Xoay núm về thang Ω phù hợp (×1, ×10, ×1K…).

• Chập hai que đo lại, chỉnh nút Zero Adjust cho kim về đúng vạch “0Ω” trên mặt đồng hồ.

• Đặt hai que vào hai đầu linh kiện/mạch cần đo, đọc kết quả dựa trên thang đo.

• Nếu kim không di chuyển, có thể mạch đã đứt hoặc linh kiện hỏng.

Lưu ý: Không được đo điện trở trên mạch còn điện, vì có thể gây hư thiết bị và nguy hiểm cho người dùng.

Kiểm tra thông mạch và kiểm tra Diode

Kiểm tra thông mạch:

• Đặt thang đo Ω thấp nhất (×1).

• Chạm hai que đo vào hai đầu dây dẫn hoặc mạch in.

• Nếu kim lên gần “0Ω”, mạch thông; nếu không lên là mạch đứt.

Kiểm tra diode:

• Đặt thang Ω phù hợp.

• Đo hai chiều của diode, nếu chiều thuận kim lên, chiều ngược kim không lên là diode còn tốt; nếu kim không lên ở cả hai chiều là diode hỏng.

Những lưu ý an toàn khi sử dụng đồng hồ vạn năng kim

• Luôn chọn thang đo lớn hơn giá trị dự kiến trước khi đo.

• Không chuyển đổi thang đo khi đang đo.

• Không đo điện trở trên mạch còn điện.

• Không để đồng hồ rơi rớt hoặc va chạm mạnh.

• Bảo quản nơi khô ráo, tránh bụi bẩn và ẩm ướt.

• Thường xuyên kiểm tra, hiệu chỉnh lại đồng hồ nếu thấy sai lệch.

Việc tuân thủ các lưu ý trên sẽ giúp bạn sử dụng đồng hồ vạn năng kim an toàn, bền lâu và đạt kết quả chính xác.

Một số lỗi thường gặp và cách khắc phục

• Kim không về 0: Kiểm tra và chỉnh lại nút Zero Adjust.

• Kim không lên khi đo: Có thể do que đo đứt, chọn sai thang đo hoặc linh kiện/mạch đứt.

• Đo sai giá trị, chập chờn: Kiểm tra lại tiếp xúc que đo, vệ sinh đầu que hoặc thay pin đồng hồ.

• Cháy cầu chì, gãy kim: Thường do đo sai chức năng hoặc chọn nhầm thang đo dòng lớn trên dải đo nhỏ – cần thay cầu chì hoặc mang sửa chữa.

Nếu gặp lỗi, nên dừng đo và kiểm tra lại toàn bộ các bước trong cách sử dụng đồng hồ vạn năng kim để đảm bảo an toàn và hiệu quả.

Kết luận

Cách sử dụng đồng hồ vạn năng kim không quá phức tạp, chỉ cần nắm vững các thao tác cơ bản và lưu ý an toàn. Khi thành thạo, bạn có thể dễ dàng kiểm tra, sửa chữa nhiều loại thiết bị điện, phát hiện nhanh các sự cố thường gặp trong điện dân dụng và công nghiệp.
