Tìm hiểu cấu tạo bút thử điện, nguyên lý hoạt động và phân loại

Trong cuộc sống hiện đại, các thiết bị điện ngày càng trở nên phổ biến và đóng vai trò quan trọng từ sinh hoạt gia đình đến sản xuất công nghiệp. Tuy nhiên, đi kèm với sự tiện lợi ấy là nguy cơ mất an toàn điện, có thể dẫn đến những hậu quả nghiêm trọng nếu không kiểm soát tốt. Để bảo vệ bản thân và mọi người xung quanh khỏi các rủi ro về điện, việc kiểm tra nguồn điện trước khi thao tác là bước không thể thiếu. Lúc này, bút thử điện trở thành một dụng cụ nhỏ gọn nhưng vô cùng hữu ích, giúp người dùng phát hiện nhanh chóng vị trí có điện, hạn chế tối đa nguy cơ bị điện giật.

Bút thử điện là gì?

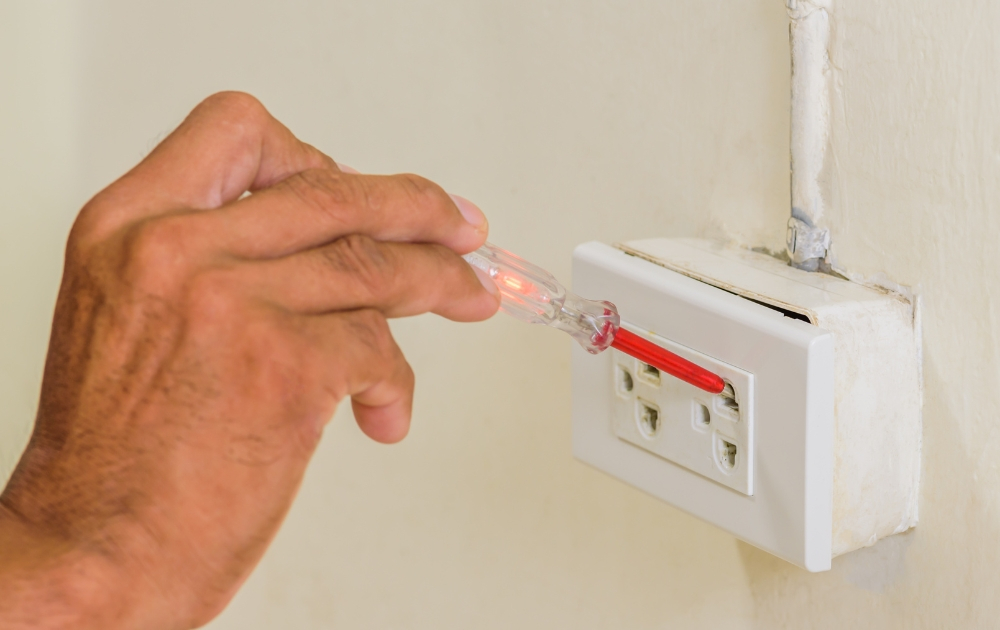

Bút thử điện là một thiết bị cầm tay dùng để kiểm tra sự tồn tại của dòng điện tại ổ cắm, dây dẫn hoặc thiết bị điện. Khi chạm đầu bút vào nơi nghi ngờ có điện, nếu có dòng điện, bút sẽ phát sáng (hoặc phát tiếng kêu ở các loại hiện đại), giúp người dùng nhận biết tức thì. Bút thử điện xuất hiện từ khá lâu, là phát minh thiết yếu phục vụ các thợ điện chuyên nghiệp cũng như các gia đình. Tính ứng dụng của bút thử điện rất đa dạng: từ việc kiểm tra ổ cắm, công tắc, dây dẫn điện, đến phát hiện dây nóng – dây nguội hoặc thậm chí kiểm tra một số lỗi rò rỉ điện đơn giản.

Cấu tạo cơ bản của bút thử điện

Một chiếc bút thử điện truyền thống thường có cấu tạo đơn giản nhưng lại rất hiệu quả trong việc phát hiện dòng điện xoay chiều (AC). Các bộ phận chính bao gồm:

Vỏ bút: Thường làm bằng nhựa cao cấp, cách điện hoàn toàn, giúp bảo vệ người dùng khỏi nguy cơ rò điện ra ngoài thân bút.
Đầu dò kim loại: Là bộ phận nhọn tiếp xúc trực tiếp với điểm kiểm tra điện (ổ cắm, dây điện…). Đầu dò phải có độ dẫn điện tốt và bền bỉ.
Bóng đèn báo hiệu: Thông thường là bóng đèn neon hoặc đèn LED đặt trong lòng bút, sáng lên khi phát hiện dòng điện.
Điện trở: Được gắn nối tiếp trong bút, có tác dụng hạn chế dòng điện qua bóng đèn, đồng thời bảo vệ người dùng khi tiếp xúc với điện áp cao.
Kẹp/khoen kim loại: Nằm ở phần đuôi bút, giúp hoàn thành mạch điện khi người dùng cầm bút (tiếp xúc với cơ thể người).
Lò xo dẫn điện: Nối giữa đầu dò và bóng đèn, giúp truyền dòng điện và cố định các linh kiện.

Cấu tạo này đảm bảo sự đơn giản, dễ sử dụng và an toàn tối đa cho người sử dụng. Một số loại bút thử điện hiện đại còn được bổ sung vi mạch điện tử để phát hiện điện không tiếp xúc, giúp tăng tính an toàn và tiện dụng.

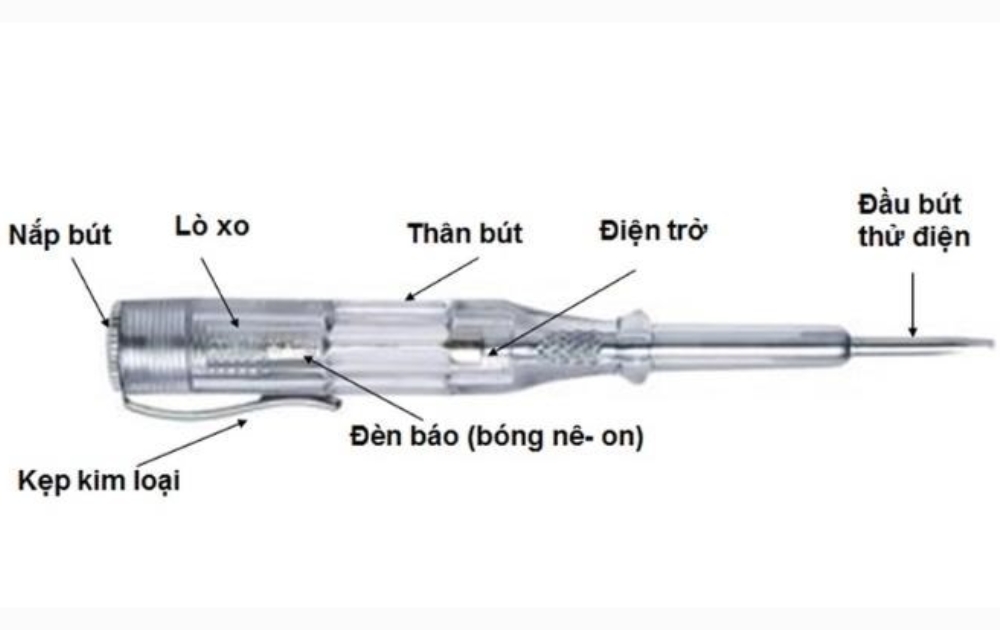

cấu tạo bút thử điện

Nguyên lý hoạt động của bút thử điện

Bút thử điện hoạt động dựa trên nguyên lý phát hiện dòng điện xoay chiều (AC) khi tiếp xúc với nguồn điện. Khi bạn chạm đầu dò kim loại của bút vào vị trí cần kiểm tra (như ổ cắm, dây điện…), nếu nơi đó có điện áp, dòng điện sẽ đi qua đầu dò – điện trở – bóng đèn neon hoặc LED bên trong bút.

Để mạch điện này kín, người dùng phải đồng thời chạm vào phần kim loại (kẹp/khoen) ở đuôi bút. Lúc này, cơ thể người đóng vai trò một điện trở nối đất (rất nhỏ, an toàn nhờ điện trở cao trong bút), giúp dòng điện cực nhỏ đi qua bóng đèn, làm bóng đèn phát sáng. Nhờ đó, bạn biết vị trí vừa kiểm tra đang có điện.

Với các loại bút thử điện điện tử (cảm ứng), nguyên lý hoạt động dựa trên khả năng phát hiện trường điện từ xung quanh dây dẫn điện mà không cần tiếp xúc trực tiếp. Khi bút cảm ứng đến gần nguồn điện, cảm biến bên trong phát hiện trường điện từ, mạch điện tử sẽ kích hoạt đèn LED hoặc còi báo hiệu, giúp người dùng phát hiện nhanh chóng mà vẫn đảm bảo an toàn.

Phân loại bút thử điện trên thị trường

Hiện nay, bút thử điện trên thị trường có nhiều loại khác nhau, phù hợp với từng nhu cầu và mục đích sử dụng:

Bút thử điện truyền thống (bút cơ học)

Đây là loại phổ biến nhất, sử dụng bóng đèn neon và không cần dùng pin. Chỉ cần chạm đầu bút vào nguồn điện, bóng đèn sẽ phát sáng nếu có điện. Ưu điểm là giá rẻ, dễ sử dụng, bền bỉ và không cần thay pin. Tuy nhiên, nhược điểm là chỉ phát hiện được dòng điện xoay chiều với điện áp từ 70V trở lên, không kiểm tra được dòng điện một chiều (DC), độ nhạy phụ thuộc vào chất lượng linh kiện bên trong.

Bút thử điện điện tử

Đây là loại hiện đại, sử dụng công nghệ cảm ứng điện từ, có khả năng phát hiện dòng điện mà không cần tiếp xúc trực tiếp với dây dẫn (non-contact). Một số loại còn tích hợp màn hình LED, còi báo, thậm chí đo được điện áp tương đối chính xác. Loại này sử dụng pin, có độ nhạy cao, an toàn hơn khi kiểm tra ở những nơi nguy hiểm hoặc khó tiếp xúc. Nhược điểm là giá thành cao hơn và phải thay pin định kỳ.

Bút thử điện đa năng

Ngoài hai loại trên, hiện nay còn có nhiều dòng bút thử điện đa năng tích hợp thêm các tính năng như kiểm tra cường độ dòng điện, đo điện áp, phát hiện dây đứt ngầm, báo hiệu bằng âm thanh – ánh sáng… Những loại này thường dùng trong kỹ thuật điện chuyên nghiệp hoặc cho người có kiến thức về điện.

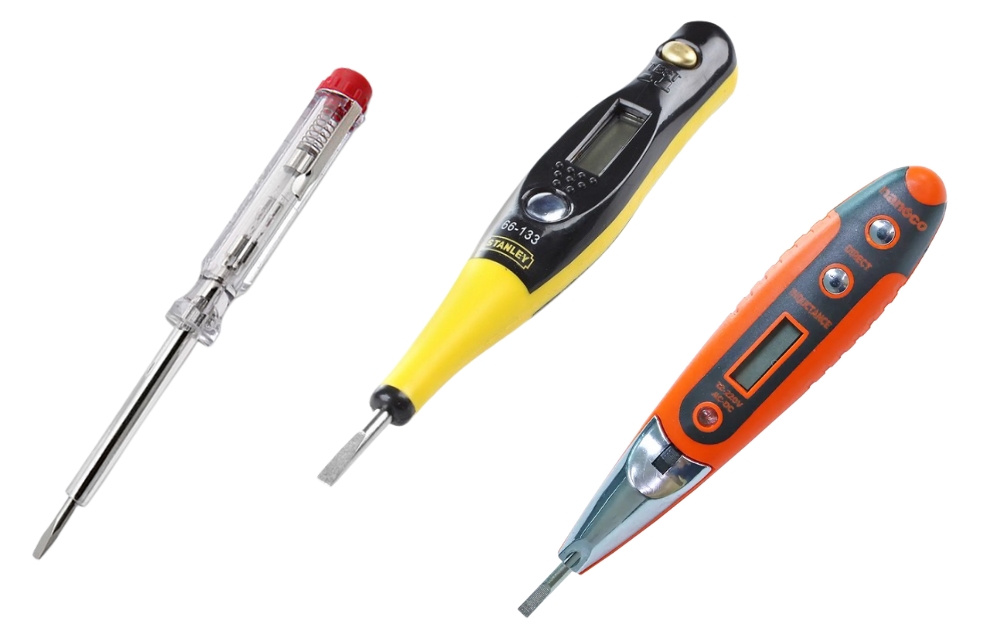

các loại bút thử điện

Ưu điểm và hạn chế của bút thử điện

Ưu điểm nổi bật

Kích thước nhỏ gọn, dễ mang theo: Bút thử điện có thể bỏ túi, dễ dàng sử dụng mọi lúc, mọi nơi.
Cách sử dụng đơn giản: Hầu như ai cũng có thể sử dụng được, kể cả người không chuyên về điện.
Giá thành hợp lý: Chi phí đầu tư thấp, phù hợp với mọi đối tượng từ cá nhân đến doanh nghiệp.
Tăng cường an toàn: Hạn chế tối đa nguy cơ điện giật, giúp người dùng chủ động phát hiện các điểm có điện.

Một số hạn chế cần lưu ý

Độ nhạy phụ thuộc chất lượng linh kiện: Nếu linh kiện bên trong bút kém chất lượng, bút có thể không phát hiện được nguồn điện yếu hoặc dòng rò.
Không phát hiện điện một chiều (DC): Đa số bút thử điện truyền thống chỉ dùng cho dòng điện xoay chiều.
Khả năng phát hiện rò rỉ hạn chế: Với dòng rò thấp, bút có thể không phát sáng, dẫn đến kết quả kiểm tra không chính xác.
Một số loại bút cảm ứng cần thay pin: Người dùng cần chú ý bảo dưỡng, thay pin để đảm bảo độ chính xác.

Những lưu ý khi chọn mua bút thử điện

Để chọn được một chiếc bút thử điện chất lượng, an toàn và phù hợp với nhu cầu sử dụng, bạn nên lưu ý:

Chọn loại phù hợp nhu cầu: Nếu chỉ dùng trong gia đình, bút thử điện truyền thống là đủ; nếu kiểm tra nhiều ở nơi phức tạp, nên cân nhắc bút cảm ứng hoặc đa năng.
Kiểm tra nguồn gốc, thương hiệu: Ưu tiên các sản phẩm từ thương hiệu uy tín, có bảo hành rõ ràng, tránh mua hàng trôi nổi, không rõ nguồn gốc.
Đọc kỹ hướng dẫn sử dụng: Mỗi loại bút thử điện có nguyên lý hoạt động riêng, cần hiểu rõ để sử dụng hiệu quả, tránh sự cố ngoài ý muốn.
Kiểm tra độ nhạy của bút trước khi dùng: Nên thử bút trên nguồn điện chắc chắn có điện để đảm bảo bút hoạt động tốt trước khi kiểm tra thực tế.

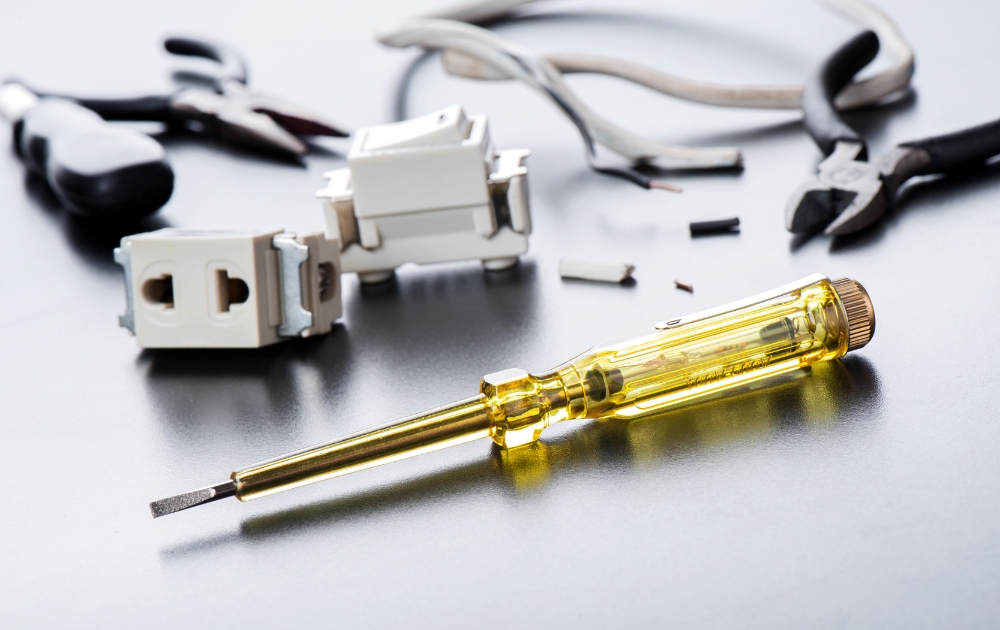

những lưu ý khi sử dụng bút thử điện

Một số thương hiệu bút thử điện uy tín trên thị trường

Trên thị trường hiện nay, có nhiều thương hiệu bút thử điện chất lượng được nhiều người tin dùng. Một số thương hiệu nổi bật có thể kể đến:

Kyoritsu (Nhật Bản): Nổi tiếng với các thiết bị đo lường điện, độ bền cao, cảm biến nhạy.
Stanley (Mỹ): Thiết kế chắc chắn, đa dạng chủng loại, phù hợp cho cả chuyên nghiệp và gia đình.
Total, Asaki (Trung Quốc): Giá thành hợp lý, chất lượng ổn định, phổ biến tại Việt Nam.
Wera (Đức): Chất lượng chuẩn châu Âu, thiết kế thông minh, an toàn.
Ngoài ra còn có các thương hiệu khác như Sata, Yato, Toptul…

TATMart.com hiện là địa chỉ tin cậy cung cấp các dòng bút thử điện chính hãng, đa dạng mẫu mã từ các thương hiệu uy tín trong nước và quốc tế. Khi mua bút thử điện tại TATMart, bạn hoàn toàn yên tâm về chất lượng sản phẩm, nguồn gốc xuất xứ rõ ràng, giá thành cạnh tranh cùng chế độ bảo hành, tư vấn tận tình.

Kết luận

Bút thử điện là vật dụng nhỏ bé nhưng có vai trò vô cùng lớn trong việc đảm bảo an toàn khi làm việc với thiết bị điện. Trang bị cho gia đình hoặc nơi làm việc một chiếc bút thử điện chất lượng sẽ giúp bạn yên tâm hơn khi thao tác với điện, phòng tránh tối đa nguy cơ bị điện giật. Hãy ưu tiên chọn mua những sản phẩm chính hãng, kiểm tra kỹ lưỡng trước khi sử dụng và luôn tuân thủ các nguyên tắc an toàn điện để bảo vệ bản thân và mọi người xung quanh.
