Hướng dẫn chi tiết cách đấu dây đèn LED cho từng loại đèn cụ thể

Đèn LED ngày càng được nhiều người lựa chọn cho giải pháp chiếu sáng hiện đại nhờ khả năng tiết kiệm điện, tuổi thọ cao, ánh sáng ổn định và thân thiện với môi trường. Tuy nhiên, để đèn hoạt động hiệu quả, bền lâu và đảm bảo an toàn, việc nắm rõ cách đấu dây đèn LED đúng kỹ thuật là điều vô cùng quan trọng. Bài viết này sẽ giúp bạn hiểu rõ từng bước trong quá trình đấu dây đèn LED, các lưu ý chuyên sâu, cũng như giải đáp mọi thắc mắc thường gặp khi lắp đặt các dòng đèn LED phổ biến nhất hiện nay.

Vì sao cần đấu dây đèn LED đúng kỹ thuật?

Việc đấu dây đúng kỹ thuật sẽ giúp:

Đèn hoạt động ổn định, phát huy tối đa công suất.
Đảm bảo an toàn điện, tránh nguy cơ chập cháy, điện giật.
Tăng tuổi thọ cho đèn, giảm chi phí sửa chữa, thay thế.
Giữ gìn mỹ quan, tránh dây điện lòng thòng, mất thẩm mỹ không gian.

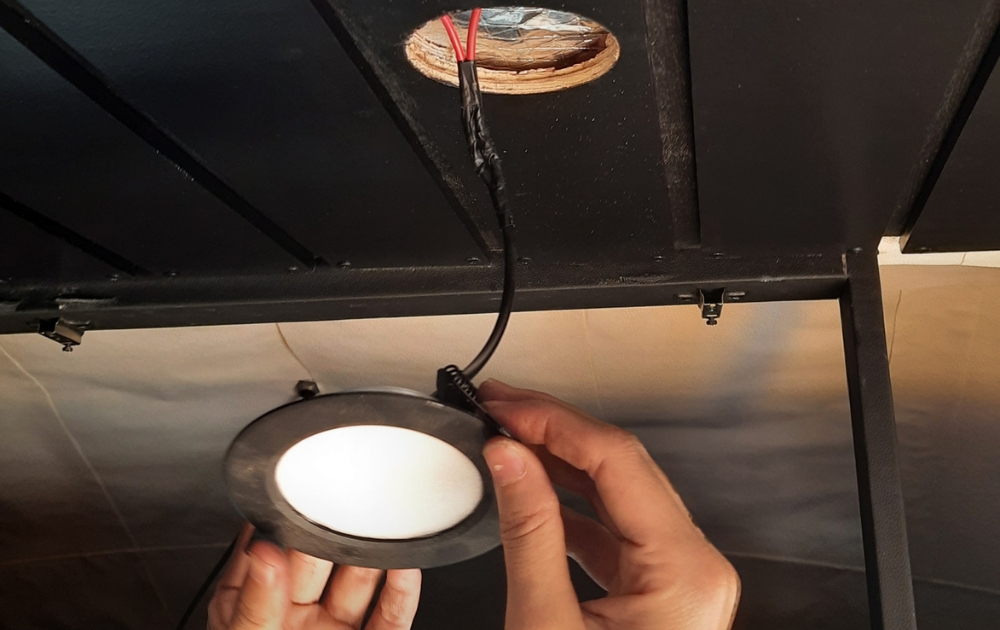

hướng dẫn cách đấu dây đèn led

Các loại đèn LED phổ biến và đặc điểm đấu dây

Đèn LED bulb tròn, đèn LED ốp trần

Đặc điểm: Thường có 2 dây ra, dùng điện 220V, dễ dàng thay thế bóng sợi đốt hoặc compact cũ.
Ứng dụng: Nhà ở, phòng khách, phòng ngủ, hành lang...

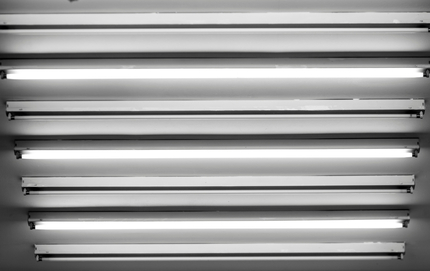

Đèn LED tuýp 1m2

Đặc điểm: Thay thế bóng huỳnh quang truyền thống, có loại đấu 1 đầu và loại đấu 2 đầu.
Ứng dụng: Văn phòng, trường học, cửa hàng, nhà xưởng, khu vực công cộng.

Đèn LED dây, LED âm trần, đèn panel

Đặc điểm: Thường kèm driver/bộ đổi nguồn rời, dùng điện áp thấp hoặc điện lưới tùy loại.
Ứng dụng: Trang trí, chiếu sáng hắt trần, phòng khách, showroom...

Chuẩn bị dụng cụ và kiểm tra trước khi đấu dây

Trước khi tiến hành lắp đặt và đấu dây, bạn cần:

Ngắt hoàn toàn nguồn điện khu vực thi công để đảm bảo an toàn.
Chuẩn bị đủ dụng cụ: kìm, kéo, tô vít, băng dính điện, kìm tuốt dây.
Kiểm tra thông số kỹ thuật của đèn (điện áp, công suất, loại đầu nối…).
Đọc kỹ hướng dẫn sử dụng của từng loại đèn hoặc hỏi nhà cung cấp.

Hướng dẫn chi tiết cách đấu dây đèn LED từng loại

Cách đấu dây đèn LED bulb tròn, đèn LED ốp trần

Phân biệt dây nguồn: Dây nguồn trong nhà dân dụng tại Việt Nam thường gồm:

Dây nóng (L – Live, màu đỏ/nâu)
Dây nguội (N – Neutral, màu xanh/xanh đen)

Cách đấu dây:

Bước 1: Ngắt cầu dao điện, kiểm tra bằng bút thử điện để chắc chắn đã an toàn.
Bước 2: Tuốt hai đầu dây nguồn và hai đầu dây từ đèn, mỗi đầu dài khoảng 1-1,5cm.
Bước 3: Nối 1 dây của đèn LED vào dây nóng (L), dây còn lại vào dây nguội (N). Không cần phân biệt thứ tự dây, vì đèn LED bulb hầu hết không phân cực.
Bước 4: Dùng domino hoặc xoắn chặt mối nối, quấn kín băng dính điện để tránh hở dây, bảo vệ an toàn khỏi nước, côn trùng hoặc trẻ nhỏ nghịch.
Bước 5: Gắn đèn vào vị trí, bật điện kiểm tra. Nếu không sáng, kiểm tra lại mối nối, chắc chắn không lỏng, không bị đảo dây nguồn.

Lưu ý:

Nên sử dụng domino/cút nối thay cho việc xoắn tay, giúp mối nối chắc chắn và an toàn hơn.
Nếu lắp ở trần thạch cao hoặc khu vực ẩm thấp, cần dùng hộp nối chuyên dụng hoặc bọc kỹ băng dính chống ẩm.

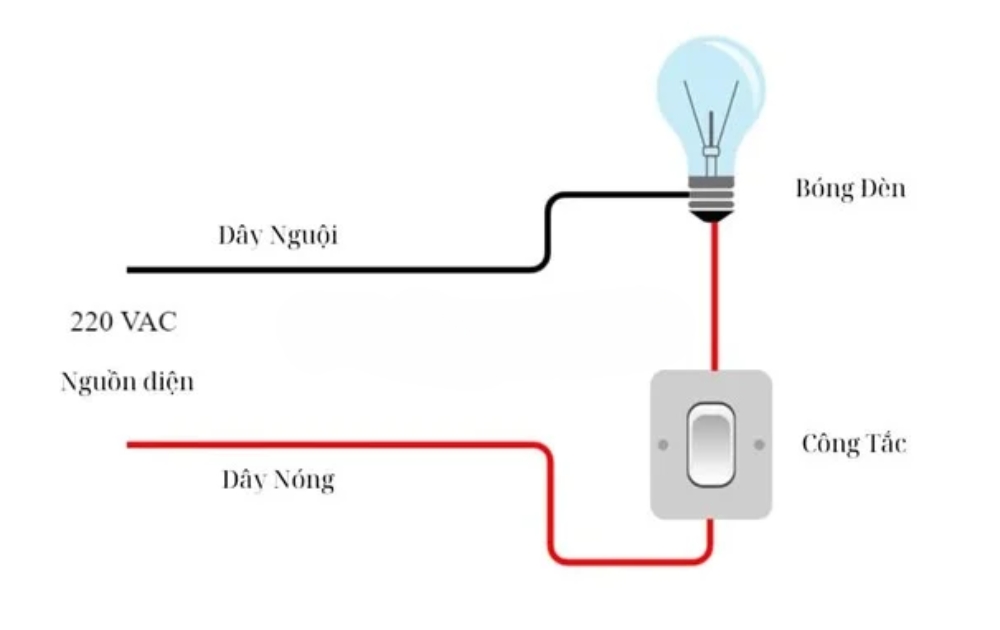

cách đấu dây đèn led bulb tròn

Cách đấu dây đèn LED tuýp (thay bóng huỳnh quang cũ)

Xác định loại bóng:

Bóng LED tuýp 1 đầu: Trên thân bóng/máng thường có ghi chú: L-N đều vào 1 đầu bóng, đầu còn lại chỉ giữ bóng, không có điện.
Bóng LED tuýp 2 đầu: Dây nóng vào một đầu, dây nguội vào đầu đối diện. Không được đấu cả hai dây cùng về một đầu.

Các bước đấu dây

Bước 1: Tháo bóng huỳnh quang, tháo luôn tăng phô (chấn lưu), tắc te ra khỏi máng đèn cũ.
Bước 2: Đấu trực tiếp 2 dây nguồn 220V vào chân bóng LED theo hướng dẫn (1 đầu hoặc 2 đầu tùy loại).
Bước 3: Siết chặt ốc tại máng, đảm bảo chân bóng được tiếp xúc tốt, không lỏng lẻo.
Bước 4: Lắp bóng vào máng, bật nguồn kiểm tra đèn có sáng đều hay không.

Lưu ý:

Không lắp tăng phô hoặc tắc te cũ, vì các thiết bị này không còn cần thiết cho bóng LED, thậm chí có thể gây cháy nổ nếu để lại.
Nếu bóng LED không sáng, cần kiểm tra lại xem có nhầm đầu bóng, nhầm cực không (ở loại 1 đầu).

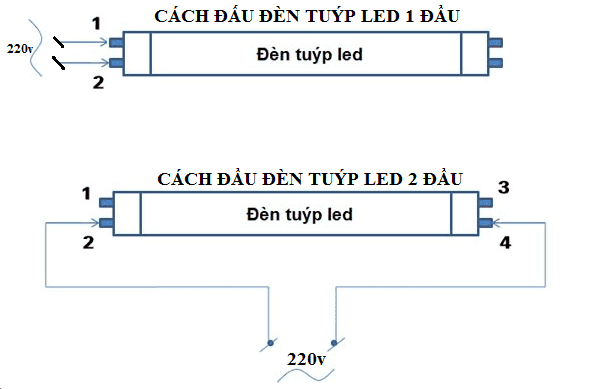

cách đấu dây đèn led tuýp

Cách đấu dây đèn LED dây, đèn LED âm trần, LED panel có driver rời

Nhận biết dây trên driver

AC IN: Hai dây đầu vào (thường màu đen/trắng hoặc xanh/nâu) đấu với điện 220V.
DC OUT: Hai dây ra (thường màu đỏ và đen) đấu vào dải LED, cần chú ý cực dương (+) và âm (–).

Cách đấu dây từng bước

Bước 1: Ngắt nguồn điện, tuốt đầu dây nguồn và đầu vào driver.
Bước 2: Đấu dây nguồn 220V vào hai dây AC IN của driver (không phân biệt chiều với điện dân dụng).
Bước 3: Đấu dây DC OUT của driver vào hai chân của dải LED (nếu có ký hiệu +/– thì phải đấu đúng cực). Dây đỏ vào cực (+), dây đen vào cực (–) của đèn.
Bước 4: Cố định driver ở nơi khô ráo, thoáng mát, không bị nước, không đặt gần vật tỏa nhiệt mạnh.
Bước 5: Kiểm tra kỹ mối nối, bọc kín băng dính điện, bật nguồn kiểm tra đèn hoạt động.

Lưu ý chuyên sâu

Nếu đèn LED dây hoặc panel yêu cầu điện áp thấp (12V hoặc 24V), tuyệt đối không cắm trực tiếp vào 220V mà phải dùng đúng adapter chuyển nguồn phù hợp.
Không đấu sai cực (+/–) vì có thể làm đèn không sáng hoặc chập driver.
Một số đèn LED âm trần có bộ nguồn tích hợp, bạn chỉ cần đấu hai dây trực tiếp vào nguồn 220V.

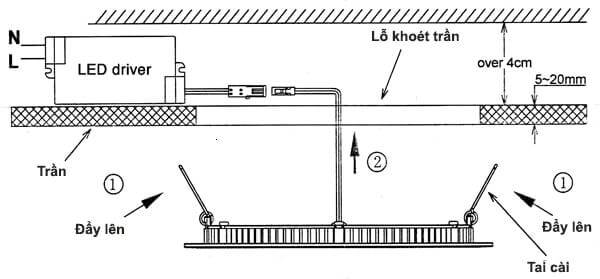

cách đấu dây đèn led âm trần

Một số lưu ý quan trọng khi đấu dây đèn LED

Luôn ngắt điện trước khi làm việc để đảm bảo an toàn tuyệt đối.
Không để dây điện bị hở, lỏng lẻo, dễ gây chập cháy hoặc điện giật.
Kiểm tra đúng loại bóng, đúng điện áp trước khi lắp đặt.
Sử dụng băng dính điện tốt hoặc domino, cút nối chuyên dụng để đảm bảo mối nối chắc chắn, cách điện tốt.
Nếu không chắc chắn về kỹ thuật, nên nhờ thợ điện có kinh nghiệm hỗ trợ.

Sơ đồ đấu dây đèn LED đơn giản

         Nguồn điện 220V
             |     |
             |     |
           [L]   [N]
             \     /
             [Đèn LED]

[L]: Dây nóng
[N]: Dây nguội

Ghi chú: Đối với đèn LED tuýp, chú ý loại bóng 1 đầu hay 2 đầu để đấu đúng kỹ thuật.

Kết luận

Đấu dây đèn LED là công việc không quá phức tạp, nhưng đòi hỏi bạn phải làm đúng quy trình để đảm bảo an toàn và hiệu quả chiếu sáng. Chỉ cần làm đúng các bước hướng dẫn trên, bạn hoàn toàn có thể tự lắp đặt đèn LED cho gia đình, văn phòng mà không cần gọi thợ.

Nếu bạn cần tư vấn thêm về lắp đặt, lựa chọn đèn LED phù hợp cho từng không gian, hãy liên hệ với TATMart – chuyên cung cấp các loại đèn LED chất lượng cao, giá tốt cùng dịch vụ tư vấn tận tình.
