Sơ đồ lắp máy bơm nước tăng áp và hướng dẫn lắp từng bước

Máy bơm tăng áp giúp cải thiện áp lực nước đầu ra cho các thiết bị như vòi sen, máy giặt, bình nóng lạnh... Để máy hoạt động ổn định và an toàn, việc lắp đặt đúng sơ đồ là cực kỳ quan trọng. Bài viết dưới đây sẽ hướng dẫn bạn từng bước cụ thể, từ khâu chuẩn bị cho đến thi công chi tiết.

Máy bơm nước tăng áp là gì và khi nào cần lắp đặt?

Máy bơm nước tăng áp là thiết bị có khả năng tự động tăng áp suất đường ống nước khi áp lực không đủ mạnh. Nó hoạt động dựa trên cảm biến áp suất hoặc lưu lượng, tự động bật/tắt tùy theo nhu cầu sử dụng nước.

Trường hợp cần dùng:

• Nước yếu, chảy nhỏ giọt dù mở hết vòi.

• Nhà có nhiều tầng, đặc biệt từ tầng 2 trở lên.

• Thiết bị cần áp lực ổn định như bình nóng lạnh, máy giặt tự động.

• Hệ thống vòi sen, xịt rửa không đủ mạnh.

Nguyên lý hoạt động của máy bơm tăng áp

Máy bơm tăng áp được lắp vào đường ống, thường đặt sau bồn nước hoặc ngay tại điểm vào của hệ thống cấp nước. Khi người dùng mở vòi nước, áp suất giảm → cảm biến trong máy kích hoạt mô-tơ → máy bơm hút nước và đẩy đi với áp lực cao hơn.

Loại phổ biến:

• Bơm tăng áp thường: Cảm biến áp suất hoặc công tắc dòng chảy tự động bật/tắt.

• Bơm tăng áp biến tần: Điều chỉnh áp lực theo nhu cầu, vận hành êm, tiết kiệm điện, thích hợp cho hệ thống lớn hoặc yêu cầu cao.

Chuẩn bị vật tư và thiết bị

Để lắp đặt đúng kỹ thuật, bạn cần chuẩn bị:

Vật tư chính:

• Máy bơm tăng áp (nên chọn loại tự ngắt hoặc biến tần nếu dùng cho nhiều thiết bị)
• Van khóa tay: Ít nhất 2 cái (trước và sau máy)
• Van một chiều: 1–2 cái để chống dòng chảy ngược
• Bộ lọc cặn đầu vào (khuyên dùng): Lọc cặn, sỏi, rỉ sét để bảo vệ máy
• Đồng hồ đo áp suất (nếu muốn kiểm tra áp lực)
• Ống nước (nên dùng uPVC hoặc PPR cho độ bền cao)
• Ron cao su, băng tan, co – tê – nối – cút phù hợp

Dụng cụ lắp đặt:

• Mỏ lết, kìm nước, tua vít
• Máy khoan, máy cắt ống (nếu dùng ống cứng)
• Thước đo, bút đánh dấu
• Keo dán ống (nếu dùng ống PVC)

Lưu ý: Kiểm tra kích thước đầu ống của máy bơm để chọn phụ kiện phù hợp (thường là 25 hoặc 34mm).

Hướng dẫn sơ đồ lắp đặt máy bơm nước tăng áp chuẩn kỹ thuật (theo bản vẽ kỹ thuật)

Sơ đồ dưới đây là mẫu lắp đặt máy bơm tăng áp có bình tích áp, thích hợp sử dụng cho cả hệ thống dân dụng và công nghiệp nhẹ như: hệ thống lọc nước, làm mềm nước, cấp nước đồng thời cho nhiều thiết bị.

Thành phần chính trong sơ đồ lắp đặt

• Braided Hose (Ống inox mềm): Kết nối linh hoạt giữa nguồn nước và máy bơm, giảm rung và dễ thi công.
• Valve (Van khóa): Dùng để ngắt nước khi cần bảo trì hoặc sửa chữa hệ thống.
• Gauge (Đồng hồ đo áp suất): Giúp theo dõi áp lực đầu vào của hệ thống, hỗ trợ điều chỉnh hiệu quả.
• Pressure Reducing Valve (Van giảm áp): Bảo vệ hệ thống khỏi áp lực nước quá cao (nên đặt 20–30 PSI cho hệ giếng khoan, bắt buộc khi vượt quá 30 PSI với nước máy).

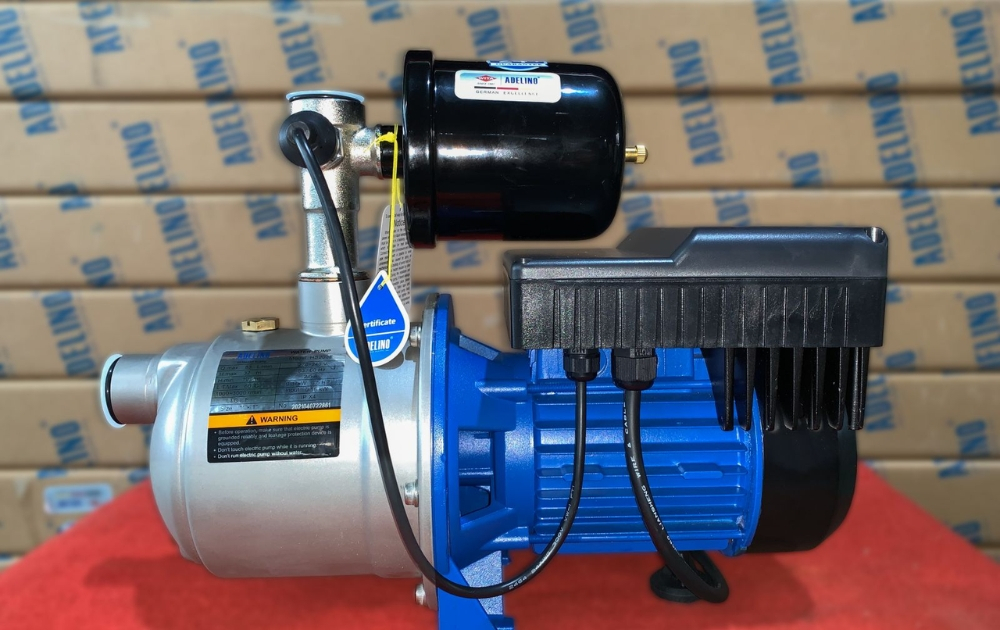

• Booster Pump (Máy bơm tăng áp): Thiết bị chính tạo áp lực đẩy nước đi mạnh và đều.
• Tank (Bình tích áp): Tăng ổn định áp lực đầu ra, hạn chế bật/tắt liên tục, kéo dài tuổi thọ máy.
• Union (Khớp nối): Giúp tháo lắp máy dễ dàng khi cần bảo trì hoặc thay thế.
• Valve (Van khóa sau bơm): Kiểm soát dòng nước ra, khóa lại khi cần kiểm tra hệ thống.
• Valve (Closed – Van xả hoặc van kiểm tra): Nằm ở vị trí thấp nhất, dùng để xả cặn hoặc kiểm tra hệ thống.

Hướng dẫn lắp đặt từng bước

Bước 1: Chuẩn bị vị trí lắp đặt

• Chọn nơi khô ráo, bằng phẳng, gần nguồn cấp nước.
• Đảm bảo có ổ điện riêng, dây tiếp đất và thoát nước sàn (nếu có rò rỉ, bảo trì).

Bước 2: Kết nối nguồn nước đầu vào qua ống mềm (braided hose)

• Lắp van khóa tay đầu vào để điều khiển dòng nước.
• Lắp tiếp đồng hồ đo áp suất (gauge) để giám sát áp lực.
• Nếu áp lực nước cao (trên 30 PSI), cần lắp thêm van giảm áp ngay sau đó để đảm bảo an toàn cho hệ thống.

Bước 3: Lắp máy bơm tăng áp

• Gắn máy bơm nối tiếp sau cụm van và đồng hồ.
• Đảm bảo hướng nước đúng chiều (thường có mũi tên trên thân bơm).
• Kết nối chắc chắn, không rò rỉ, có thể dùng keo chuyên dụng hoặc băng tan.

Bước 4: Kết nối bình tích áp

• Gắn trực tiếp vào cổng đầu ra trên máy bơm (theo sơ đồ).
• Bình giúp giảm dao động áp lực và chống bật tắt liên tục.

Bước 5: Lắp van khóa và khớp nối (union valve) đầu ra

• Khớp nối union hỗ trợ tháo lắp dễ dàng khi cần sửa chữa.
• Van khóa sau bơm giúp bạn ngắt nước đầu ra khi cần cách ly hệ thống.

Bước 6: Kết nối đầu ra đến các thiết bị sử dụng nước

• Từ đây, nước sẽ được dẫn đến bộ lọc, bình nóng lạnh, máy giặt hoặc hệ thống tưới tiêu.
• Đảm bảo các đường ống kín và được gia cố chắc chắn.

Bước 7: Kiểm tra hệ thống và chạy thử

• Mở nước từ từ, kiểm tra rò rỉ tại các mối nối.
• Cấp điện cho bơm và quan sát đồng hồ áp, độ rung, độ ồn.
• Đảm bảo không có hiện tượng rò nước hoặc áp lực dao động quá mạnh.

Các lưu ý kỹ thuật cần nhớ

• Không để máy chạy không tải: Luôn có nước trong ống khi vận hành.
• Ống hút không được hở hoặc rò rỉ khí: Gây mất áp và gây ồn.
• Không dùng dây điện nhỏ hoặc ổ cắm lỏng: Dễ gây cháy, hỏng thiết bị.
• Lắp thêm van giảm áp (nếu cần): Khi dùng cho thiết bị dễ hỏng bởi áp suất cao như máy nước nóng.

Sơ đồ lắp đặt thực tế cho các trường hợp phổ biến

Lắp cho bình nóng lạnh

• Đặt máy bơm gần vòi cấp vào bình.
• Có thể lắp van điều áp để tránh hư hỏng ruột bình.

Lắp cho nhà nhiều tầng

• Máy bơm đặt gần bồn chứa, kết nối với đường ống chính xuống các tầng.
• Lưu ý sử dụng loại bơm có áp lực mạnh.

Lắp hệ thống có bơm tăng áp biến tần

• Lắp thêm cảm biến áp suất đầu ra.
• Nối với tủ điều khiển biến tần để điều chỉnh tự động áp lực.

Một số dòng máy bơm tăng áp được khuyên dùng

Kết luận

Sơ đồ lắp đặt máy bơm nước tăng áp đúng kỹ thuật là yếu tố then chốt để đảm bảo máy hoạt động hiệu quả, êm ái và an toàn lâu dài. Đặc biệt với các hệ thống có nhiều thiết bị sử dụng nước hoặc nhà nhiều tầng, việc chọn đúng loại bơm và thi công cẩn thận sẽ giúp bạn tiết kiệm chi phí vận hành và tránh rủi ro.
